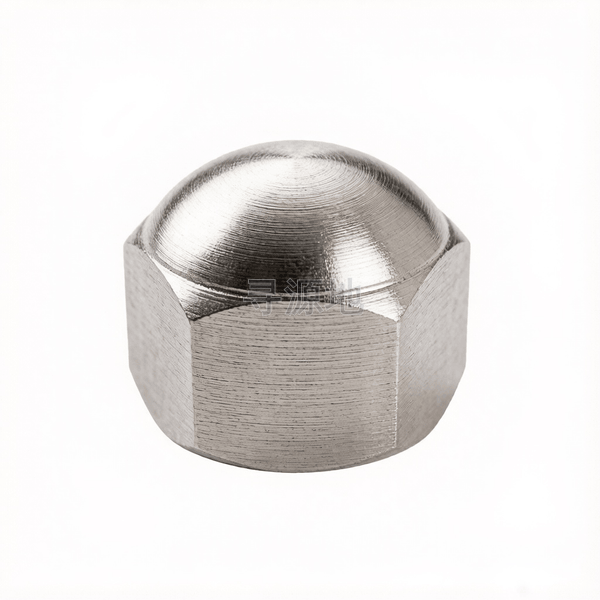

DIN 917-2000

低型六角盖形螺母(d≥12mm)

Hexagon cap nuts,low type (d≥12mm)

本标准已废止，现行替代版本为：DIN 917-2021

国标 GB	德标 DIN
GB/T 923	DIN 917-2000

螺纹尺寸 d		M12	M14	M16	M18	M20	M22	M24	M27	M30	M36	M42	M48	M56	M64	M72
P	螺距	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
h	max	16	18	20	22	25	28	30	32	34	44	52	58	68	75	85
h	min	15.57	17.57	19.48	21.48	24.48	27.48	29.48	31.38	33.38	43.38	51.26	57.26	67.26	74.26	84.13
s	对边宽度最大值	18	21	24	27	30	34	36	41	46	55	65	75	85	95	105
s	对边宽度最小值	17.73	20.67	23.67	26.16	29.16	33	35	40	45	53.8	63.1	73.1	82.8	92.8	102.8
e	对角宽最小值	20.03	23.55	26.75	29.56	32.95	37.29	39.55	45.2	50.85	60.79	72.02	82.6	93.56	104.86	116.16
t	max	13.85	15.35	17.35	19.42	21.42	22.42	24.42	26.42	28.42	36.5	42.5	48.5	56.6	62.6	67.6
t	min	13.15	14.65	16.65	18.58	20.58	21.58	23.58	25.58	27.58	35.5	41.5	47.5	55.4	61.4	66.4

DIN 917-2000 国家标准规范技术条件与参数矩阵

		钢	不锈钢	有色金属
通用技术条件		DIN ISO 8992
螺纹	公差	6H
螺纹	标准	DIN 13-15
机械性能	等级	D≤M39：5 级、6 级； D＞M39：按协议	D≤M39：A1-50； D＞M39：按协议	CuZn1)
机械性能	标准	DIN EN 20898-2、DIN EN ISO 898-6	DIN EN ISO 3506-2	DIN EN 28839
公差	产品等级	A
公差	标准	DIN EN ISO 4759-1
表面处理		不经处理；电镀技术要求按DIN EN ISO 4042；非电解锌片涂层技术要求按DIN EN ISO 10683；热浸镀锌技术要求按DIN 267-10
表面粗糙度		DIN 267-2
表面缺陷		DIN EN 493
验收及包装		DIN EN ISO 3269
1) 材料，如CU3，由制造商选择

应用热度指数：86

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

自行车/摩托车外露轮轴防护装饰、机械外露螺栓防碰伤人员、防水防尘密封节点

产品等级（精度）：A级 (精密成型级)

常用材料与性能等级：6级; 8级; 304不锈钢; 黄铜

对应国际/德标：GB/T 923; DIN 1587; DIN 917

推荐表面防腐：表面镀铬抛光;镀镍;镀白锌;镜面电解抛光

全流程工序步骤：

碳钢线材退火 → 冷拔拔丝 → 多工位成型六角下料打盲孔 → 车修半球罩顶(或盖帽焊接) → 盲孔攻丝 → 震动抛光去毛刺 → 表面多层电镀光亮镍铬 → 清洗烘干 → 防磕碰盒装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
