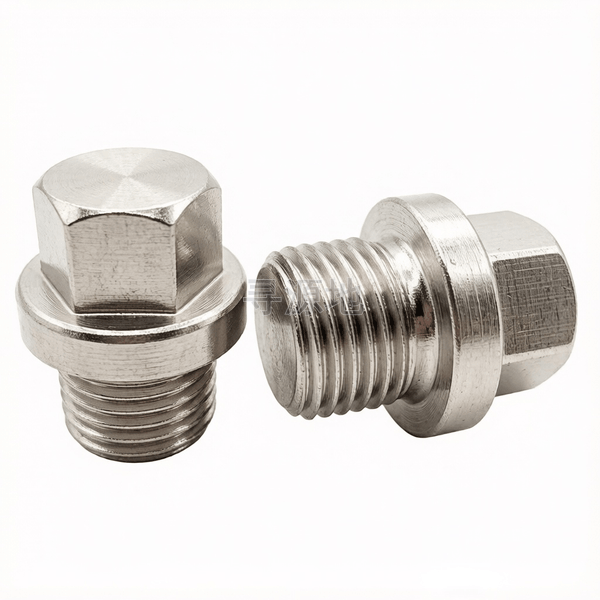

DIN 910-1992

带肩的外六角螺旋塞.重载圆柱螺纹

Heavy-duty hexagon head screw plugs

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 91	ISO 1234	DIN 910-1992	ASME B18.8.1

螺纹尺寸 d		M10	M12	M14	M16	M18	M20	M22	M24	M26	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	M56	M60	M64
P	螺距	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2	—	2	—	1.5	2	—	—	—	—	2	2	2
s	对边宽度最大值	10	13	13	17	17	19	19	22	24	24	24	27	27	27	27	30	30	30	30	36	36	36
s	对边宽度最小值	9.64	12.57	12.57	16.57	16.57	18.48	18.48	21.16	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35
e	对角宽最小值	10.89	14.2	14.2	18.72	18.72	20.88	20.88	23.91	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	39.55	39.55	39.55
k	头部厚度最大值	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
k	头部厚度最小值	3	3	3	3	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5
dc	法兰外径最大值	14	17	19	21	23	25	27	29	31	32	36	39	42	44	46	49	52	55	60	64	68	72
dc	法兰外径最小值	13.57	16.57	18.48	20.48	22.48	24.48	26.48	28.48	30.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	63.26	67.26	71.26
l	公称长度	17	21	21	21	24	26	26	27	30	30	30	32	32	32	32	33	33	33	33	40	40	40
L1	max	8.2	12.2	12.2	12.2	12.2	14.2	14.2	14.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2
L1	min	7.8	11.8	11.8	11.8	11.8	13.8	13.8	13.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8

该标准（DIN 910-1992）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级冷弯冲压级

推荐性能等级低碳优质钢丝 (Q215/Q235); 不锈钢; 黄铜

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;本色酸洗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：57

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

穿入螺栓孔穿插于开槽螺母槽中折弯锁死、销轴末端防跳脱安全保险栓

产品等级（精度）：冷弯冲压级

常用材料与性能等级：低碳优质钢丝 (Q215/Q235); 不锈钢; 黄铜

对应国际/德标：GB/T 91; DIN 94; ISO 1234; ASME B18.8.1

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;本色酸洗

全流程工序步骤：

半圆冷拉线材拔丝 → 开口销专用自动成型机送线、切断、弯制环首与双脚 → 滚筒抛光倒刺 → 滚镀蓝白锌或彩锌钝化 → 甩干烘干 → 计数称重装盒

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
