DIN 909-1992

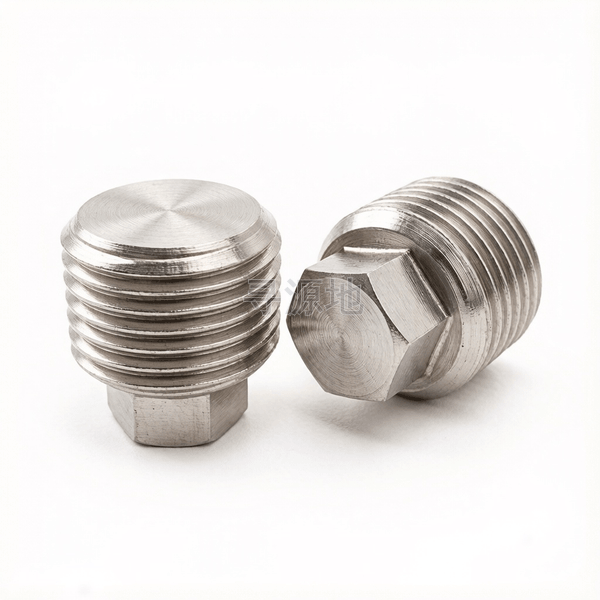

六角头螺塞(d≤18mm)

Hexagon head pipe plugs(d≤18mm)

国标 GB	德标 DIN
QC/T 383	DIN 909-1992

螺纹尺寸 d		M10	M12	M14	M16	M18
P	螺距	1	1.5	1.5	1.5	1.5
h	max	13.05	15.55	15.55	16.55	16.55
h	min	11.95	14.45	14.45	15.45	15.45
s	对边宽度最大值	7	7	9	10	10
s	对边宽度最小值	6.78	6.78	8.64	9.64	9.64
e	对角宽最小值	7.66	7.66	9.76	10.89	10.89
k	头部厚度最大值	8.55	10.55	10.55	10.55	10.55
k	头部厚度最小值	7.45	9.45	9.45	9.45	9.45

该标准（DIN 909-1992）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密管螺纹密封级

推荐性能等级碳钢 4.8/8.8; 黄铜; 304不锈钢

表面处理规范电镀蓝白锌;发黑浸油;螺纹预涂微胶囊厌氧密封防漏胶

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：57

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

减速机与齿轮箱放油注油孔密封、液压多路阀截止封堵、汽车发动机油底壳放油堵头

产品等级（精度）：精密管螺纹密封级

常用材料与性能等级：碳钢 4.8/8.8; 黄铜; 304不锈钢

对应国际/德标：DIN 906 (内六角锥形); DIN 908 (带垫面); DIN 910; QC/T 383

推荐表面防腐：电镀蓝白锌;发黑浸油;螺纹预涂微胶囊厌氧密封防漏胶

全流程工序步骤：

冷拔优质合金棒料 → 冷镦冲六角内孔成型或数控车床切削螺纹与密封面 → 滚压55°/60°锥管螺纹 → 清洗去油 → 表面电镀防腐 → 螺纹表面自动喷涂微胶囊防漏密封密封胶 → 烘干全检 → 装盒包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
