DIN 9021-1990

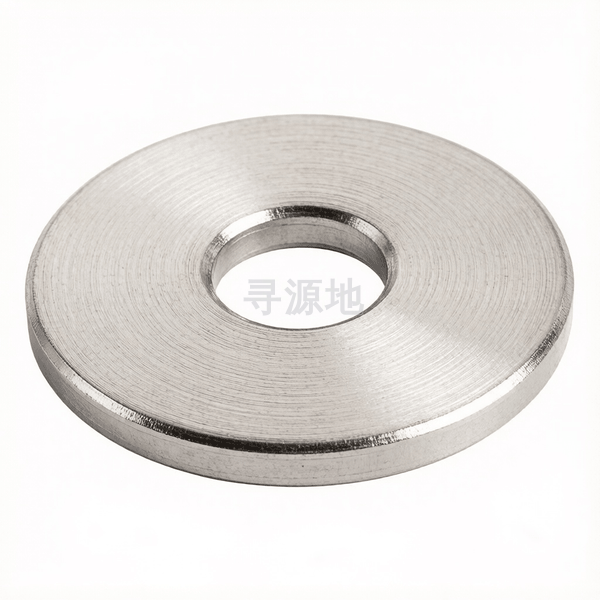

大平垫圈
Large plain washers
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 9021-1990 |
螺纹尺寸 d | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ24 | Φ30 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.9 | 0.9 | 0.9 | 1.1 | 1.4 | 1.8 | 2.2 | 2.2 | 2.7 | 3.3 | 3.3 | 3.3 | 4.6 | 4.6 | 6 | 7 | 9.2 |
| h | min | 0.7 | 0.7 | 0.7 | 0.9 | 1 | 1.4 | 1.8 | 1.8 | 2.3 | 2.7 | 2.7 | 2.7 | 3.4 | 3.4 | 4 | 5 | 6.8 |
| dc | 法兰外径 最大值 | 8 | 9 | 11 | 12 | 15 | 18 | 22 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 72 | 92 | 110 |
| dc | 法兰外径 最小值 | 7.64 | 8.64 | 10.57 | 11.57 | 14.57 | 17.57 | 21.48 | 23.48 | 29.48 | 36.38 | 43.38 | 49.38 | 54.1 | 58.1 | 70.1 | 89.8 | 107.8 |
| d | 大径 最大值 | 2.84 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 7.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 20.52 | 22.52 | 26.84 | 34 | 40 |
| d | 大径 最小值 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 20 | 22 | 26 | 33 | 39 |
DIN 9021-1990 国家标准规范技术条件与参数矩阵
| 钢 | 不锈钢 | ||
机械性能 | 等级 |
|
|
硬度 |
|
| |
材料 |
|
| |
标准 |
|
| |
公差 | 产品等级 |
| |
标准 |
| ||
表面粗糙度 |
| ||
表面处理 |
| ||
验收及包装 |
| ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
