德标平台标准档案编号：BJT-DIN-7990-AF4F
现行有效
DIN 7990-2017

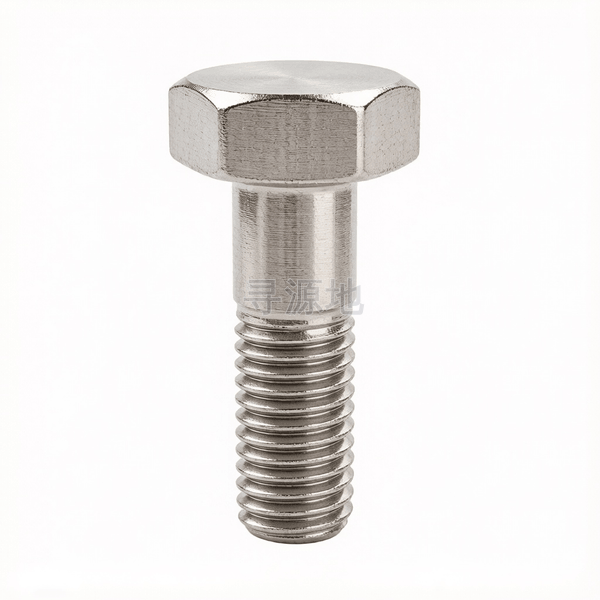

钢结构用六角头螺栓
Hexagon head bolts with hexagon nut for steel structures
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 欧标 EN |
|---|---|---|---|
| GB/T 1228 | DIN 7990-2017 | ASTM F3125 | EN 14399-4 |
螺纹尺寸 d | M12 | M16 | M20 | M24 | M27 | M30 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 |
| s | 对边宽度 最大值 | 18 | 24 | 30 | 36 | 41 | 46 |
| s | 对边宽度 最小值 | 17.57 | 23.16 | 29.16 | 35 | 40 | 45 |
| e | 对角宽 最小值 | 19.85 | 26.17 | 32.95 | 39.55 | 45.2 | 50.85 |
| k | 头部厚度 最大值 | 8.45 | 10.75 | 13.9 | 15.9 | 17.9 | 20.05 |
| k | 头部厚度 最小值 | 7.55 | 9.25 | 12.1 | 14.1 | 16.1 | 17.95 |
| r | 过渡圆角 最小值 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1 |
| da | 过渡圆径 最大值 | 14.7 | 18.7 | 24.4 | 28.4 | 32.4 | 35.4 |
| ds | max | 12.7 | 16.7 | 20.84 | 24.84 | 27.84 | 30.84 |
| ds | min | 11.3 | 15.3 | 19.16 | 23.16 | 26.16 | 29.16 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑钢结构
核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接
主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性
典型应用节点：
高层建筑钢结构梁柱节点、大跨度桥梁箱梁拼接、大型场馆空间网架摩擦型连接
生产制造工艺与质量控制
产品等级（精度）：A级 (精密级)
常用材料与性能等级：10.9S; 8.8S; Grade A325; Grade A490
对应国际/德标：GB/T 1228; DIN 6914; EN 14399-4; ASTM F3125
推荐表面防腐：磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)
全流程工序步骤：
热轧盘圆退火 → 酸洗磷化 → 冷拔抽线 → 下料多工位冷镦成型 → 切六角/制梅花头 → 滚丝搓牙 → 网带炉保护气氛淬火回火 → 抛丸清理 → 磷化/达克罗/热镀锌表面处理 → 涂油防锈 → 紧固轴力与扭矩系数检验 → 成套包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
