德标平台标准档案编号：BJT-DIN-7989-2-D7EC
现行有效
DIN 7989-2-2001

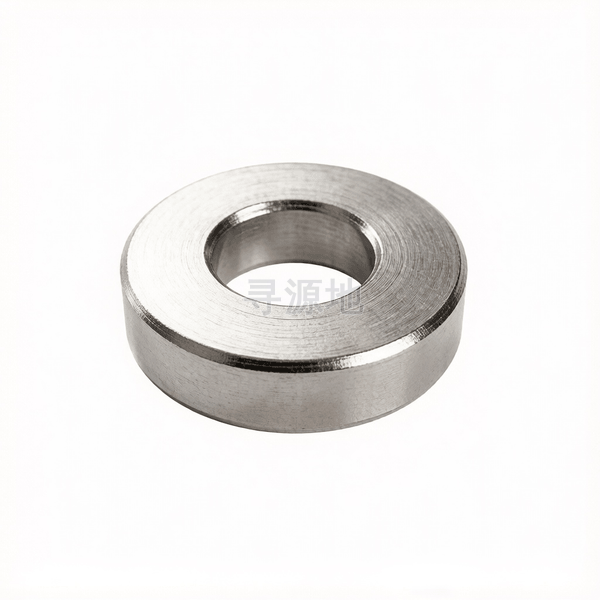

钢结构用平垫圈
Washers for ues in structural steelwork
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 7989-2-2001 |
螺纹尺寸 d | Φ10 | Φ12 | Φ16 | Φ20 | Φ24 | Φ27 | Φ30 | |
|---|---|---|---|---|---|---|---|---|
| h | max | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
| h | min | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| dc | 法兰外径 最大值 | 20 | 24 | 30 | 37 | 44 | 50 | 56 |
| dc | 法兰外径 最小值 | 19.16 | 23.16 | 29.16 | 36 | 43 | 49 | 54.8 |
| d | 大径 最大值 | 11.43 | 13.93 | 17.93 | 22.52 | 26.52 | 30.52 | 33.62 |
| d | 大径 最小值 | 11 | 13.5 | 17.5 | 22 | 26 | 30 | 33 |
该标准（DIN 7989-2-2001）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑钢结构
核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接
主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
