DIN 7980-1987

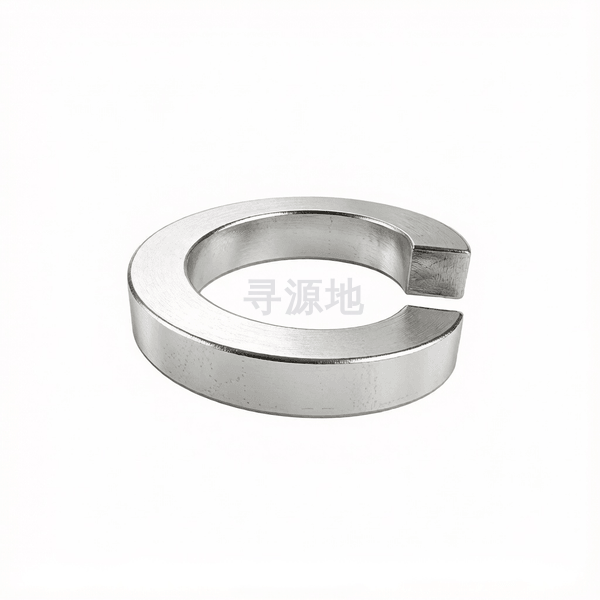

圆柱头螺栓用弹簧垫圈

Spring lock washers with square ends for cheese head screws

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 4026~4029	DIN 7980-1987

螺纹尺寸 d		Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ42	Φ48
b	max	1.1	1.1	1.3	1.7	1.7	2.1	2.65	2.65	3.2	3.7	3.7	4.7	4.7	5.2	5.2	6.2	6.2	7.25	8.25	8.25
b	min	0.9	0.9	1.1	1.5	1.5	1.9	2.35	2.35	2.8	3.3	3.3	4.3	4.3	4.8	4.8	5.8	5.8	6.75	7.75	7.75
h	max	1.1	1.1	1.3	1.7	1.7	2.1	2.65	2.65	3.2	3.7	3.7	4.7	4.7	5.2	5.2	6.2	6.2	7.25	8.25	8.25
h	min	0.9	0.9	1.1	1.5	1.5	1.9	2.35	2.35	2.8	3.3	3.3	4.3	4.3	4.8	4.8	5.8	5.8	6.75	7.75	7.75
h	max	2.36	2.36	2.83	3.78	3.78	4.72	5.9	5.9	7.1	8.25	8.25	10.6	10.6	11.8	11.8	14.2	14.2	16.5	18.9	18.9
h	min	2	2	2.4	3.2	3.2	4	5	5	6	7	7	9	9	10	10	12	12	14	16	16
dc	法兰外径最大值	5.6	6.1	7	8.8	9.9	12.7	16	18	21.1	24.4	26.4	30.6	32.9	35.9	38.9	44.1	47.1	52.2	60.2	67
d	大径最大值	3.4	3.9	4.4	5.4	6.5	8.5	10.7	12.7	14.7	17	19	21.2	23.5	25.5	28.5	31.7	34.7	37.7	43.7	50.5
d	大径最小值	3.1	3.6	4.1	5.1	6.1	8.1	10.2	12.2	14.2	16.2	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	42.5	49

该标准（DIN 7980-1987）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：84

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
