德标平台标准档案编号：BJT-DIN-7968-34AA
已被 DIN 7968-2017 替代
替代新版：DIN 7968-2017→
DIN 7968-1989

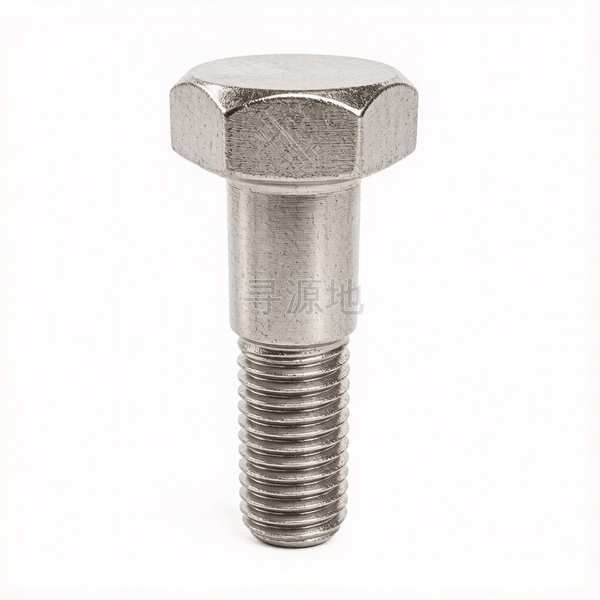

钢结构用大六角头加强杆螺栓
Large hexalgon fit bolts for structural steel bolting for supply with or without nut
本标准已废止，现行替代版本为：DIN 7968-2017
前往新版标准→
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 欧标 EN |
|---|---|---|---|
| GB/T 1228 | DIN 7968-1989 | ASTM F3125 | EN 14399-4 |
螺纹尺寸 d | M12 | M22 | |
|---|---|---|---|
| P | 螺距 | 1.75 | 2.5 |
| s | 对边宽度 最大值 | 19 | 34 |
| s | 对边宽度 最小值 | 18.48 | 33 |
| e | 对角宽 最小值 | 20.88 | 37.29 |
| k | 头部厚度 最大值 | 8.45 | 14.9 |
| k | 头部厚度 最小值 | 7.55 | 13.1 |
| r | 过渡圆角 最小值 | 0.6 | 0.8 |
| da | 过渡圆径 最大值 | 14.7 | 26.4 |
| ds | max | 13 | 23 |
| ds | min | 12.89 | 22.87 |
该标准（DIN 7968-1989）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密级)
推荐性能等级10.9S; 8.8S; Grade A325; Grade A490
表面处理规范磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑钢结构
核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接
主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性
典型应用节点：
高层建筑钢结构梁柱节点、大跨度桥梁箱梁拼接、大型场馆空间网架摩擦型连接
生产制造工艺与质量控制
产品等级（精度）：A级 (精密级)
常用材料与性能等级：10.9S; 8.8S; Grade A325; Grade A490
对应国际/德标：GB/T 1228; DIN 6914; EN 14399-4; ASTM F3125
推荐表面防腐：磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)
全流程工序步骤：
热轧盘圆退火 → 酸洗磷化 → 冷拔抽线 → 下料多工位冷镦成型 → 切六角/制梅花头 → 滚丝搓牙 → 网带炉保护气氛淬火回火 → 抛丸清理 → 磷化/达克罗/热镀锌表面处理 → 涂油防锈 → 紧固轴力与扭矩系数检验 → 成套包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
