DIN 7964C-1990

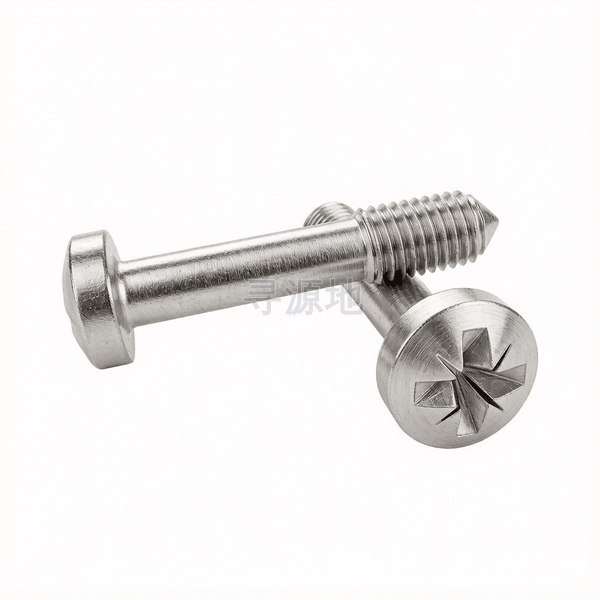

米字槽球面圆柱头不脱出螺钉L型长螺纹(锥尾)

Type Z cross recessed raised cheese head screws with waisted shank-Sp end

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 4026~4029	DIN 7964C-1990

螺纹尺寸 d		M2.5	M3	M4	M5	M6	M8	M10
P	螺距	0.45	0.5	0.7	0.8	1	1.25	1.5
b	max	11.45	13.7	16.4	18.9	21	25.7	30.8
b	min	10.55	12.7	15	17.3	19	23.2	27.8
h	max	2.12	2.52	3.25	3.95	4.75	6.15	7.68
h	min	1.88	2.28	2.95	3.65	4.45	5.85	7.32
k	头部厚度	1.3	1.6	2	2.5	3	3.7	4.8
dk	头部外径最大值	5	6	8	10	12	16	20
dk	头部外径最小值	4.7	5.7	7.64	9.64	11.57	15.57	19.48
r	过渡圆角最小值	0.1	0.1	0.2	0.2	0.25	0.4	0.4
da	过渡圆径最大值	3.1	3.6	4.7	5.7	6.8	9.2	11.2
t	max	1.52	1.93	2.36	3.1	3.48	4.52	5.69
t	min	1.27	1.68	1.9	2.64	3.02	4.06	5.23
ds	max	1.9	2.3	3	3.9	4.6	6.2	7.7
ds	min	1.7	2.1	2.8	3.7	4.4	6	7.5
M	参数值	2.6	3	4.3	5	6.7	8.8	9.9
No.	参数值	1	1	2	2	3	4	4

该标准（DIN 7964C-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：80

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
