德标平台标准档案编号：BJT-DIN-7964-7259
现行有效
DIN 7964-1990

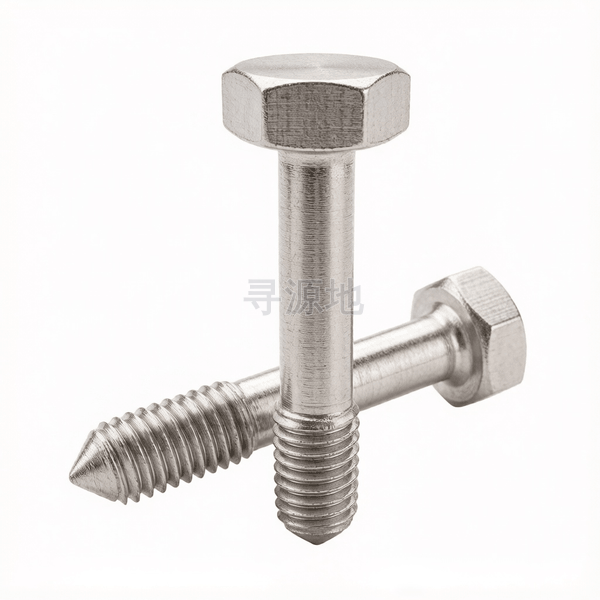

六角头不脱出螺钉L型长螺纹(锥尾)
Hexagon head screws with waisted shank-Sp end
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 7964-1990 |
螺纹尺寸 d | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 |
| b | max | 11.45 | 13.7 | 16.4 | 18.9 | 21 | 25.7 | 30.8 | 36 | 45 | 54.5 | 63.5 |
| b | min | 10.55 | 12.7 | 15 | 17.3 | 19 | 23.2 | 27.8 | 32.5 | 41 | 49.5 | 57.5 |
| s | 对边宽度 最大值 | 5 | 5.5 | 7 | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 36 |
| s | 对边宽度 最小值 | 4.82 | 5.32 | 6.78 | 7.78 | 9.78 | 12.73 | 16.73 | 18.67 | 23.67 | 29.67 | 35.38 |
| e | 对角宽 最小值 | 5.45 | 6.01 | 7.66 | 8.79 | 11.05 | 14.38 | 18.9 | 21.1 | 26.75 | 33.53 | 39.98 |
| k | 头部厚度 最大值 | 1.82 | 2.12 | 2.92 | 3.65 | 4.15 | 5.45 | 6.58 | 7.68 | 10.18 | 12.72 | 15.22 |
| k | 头部厚度 最小值 | 1.58 | 1.88 | 2.68 | 3.35 | 3.85 | 5.15 | 6.22 | 7.32 | 9.82 | 12.28 | 14.78 |
| r | 过渡圆角 最小值 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 |
| da | 过渡圆径 最大值 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 17.7 | 22.4 | 26.4 |
| ds | max | 1.9 | 2.3 | 3 | 3.9 | 4.6 | 6.2 | 7.7 | 9.2 | 12.7 | 16.2 | 19.2 |
| ds | min | 1.7 | 2.1 | 2.8 | 3.7 | 4.4 | 6 | 7.5 | 9 | 12.5 | 16 | 19 |
该标准（DIN 7964-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
