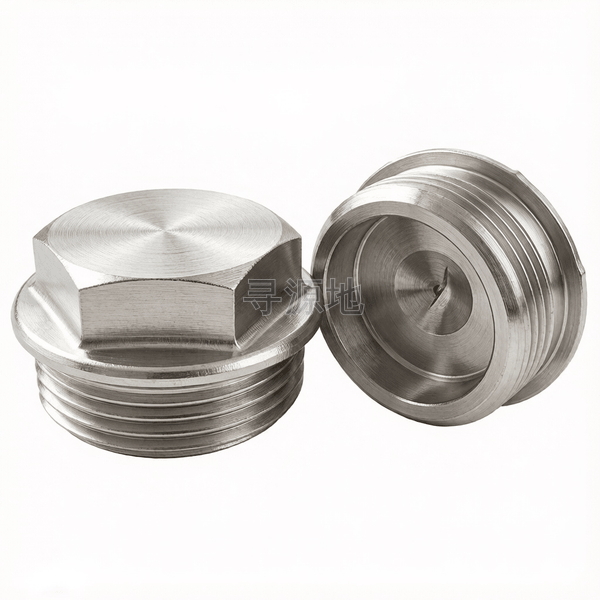

DIN 7604-1992

六角头螺旋塞(C型 d≥18mm)

Light-Duty Hexagon Head Screw Plugs(d≥18mm)

国标 GB	国际 ISO	德标 DIN
GB/T 119	ISO 2338	DIN 7604-1992

螺纹尺寸 d		M22	M26	M30	M38	M45	M52
P	螺距	1.5	1.5	1.5	1.5	1.5	1.5
b	max	12.2	12.2	12.2	12.2	12.2	12.2
b	min	11.8	11.8	11.8	11.8	11.8	11.8
s	对边宽度最大值	19	22	22	22	24	27
s	对边宽度最小值	18.67	21.67	21.67	21.67	23.67	26.67
e	对角宽最小值	21.1	24.49	24.49	24.49	26.75	30.14
k	头部厚度最大值	6.24	8.29	8.29	8.29	8.29	8.29
k	头部厚度最小值	5.76	7.71	7.71	7.71	7.71	7.71
dc	法兰外径最大值	27	31	36	44	52	60
dc	法兰外径最小值	26.48	30.38	35.38	43.38	51.26	59.26
l	公称长度	20	22.5	22.5	23	23	23
t	max	8.6	10.6	10.6	10.6	10.6	10.6
t	min	7.7	9.7	9.7	9.7	9.7	9.7
d1	max	14.5	16.5	20.5	26.5	32.5	38.5
d1	min	14	16	20	26	32	38

该标准（DIN 7604-1992）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)

推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：57

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴

产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)

常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338

推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨

全流程工序步骤：

冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
