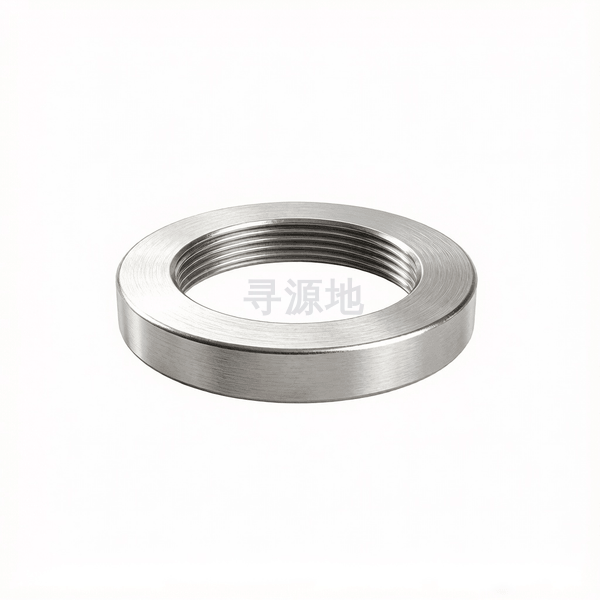

DIN 7603-2001
A型密封垫圈(Al St Cu Vf Zn)
Type A shim rings and supporting rings-Al St Cu Vf Zn
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 7603-2001 |
螺纹尺寸 d | Φ4 | Φ5 | Φ5.5 | Φ6.5 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ15 | Φ16 | Φ17 | Φ18 | Φ20 | Φ21 | Φ22 | Φ23 | Φ24 | Φ25 | Φ26 | Φ27 | Φ28 | Φ30 | Φ32 | Φ33 | Φ35 | Φ36 | Φ38 | Φ39 | Φ40 | Φ42 | Φ44 | Φ45 | Φ48 | Φ50 | Φ52 | Ф54 | Φ55 | Φ56 | Φ58 | Φ60 | Φ64 | Φ65 | Φ70 | Φ75 | Φ78 | Φ80 | Φ85 | Φ90 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1.2 | 1.2 | 1.2 | 1.2 | 1.7 | 1.2 | 1.2 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
| h | min | 0.8 | 0.8 | 0.8 | 0.8 | 1.3 | 0.8 | 0.8 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| dc | 法兰外径 最大值 | 7.9 | 7.4 | 7.9 | 9.4 | 14.9 | 11.4 | 13.4 | 15.4 | 17.9 | 18.9 | 19.9 | 20.9 | 21.9 | 23.9 | 25.9 | 26.9 | 27.9 | 28.9 | 29.9 | 30.9 | 31.9 | 32.9 | 35.9 | 37.9 | 38.9 | 40.9 | 41.9 | 43.9 | 45.9 | 46.9 | 48.9 | 50.9 | 51.9 | 54.9 | 56.9 | 59.8 | 61.8 | 62.8 | 63.8 | 65.8 | 67.8 | 71.8 | 73.8 | 78.8 | 83.8 | 87.8 | 89.8 | 94.8 | 99.8 |
| dc | 法兰外径 最小值 | 7.7 | 7.2 | 7.7 | 9.2 | 14.7 | 11.2 | 13.2 | 15.2 | 17.7 | 18.7 | 19.7 | 20.7 | 21.7 | 23.7 | 25.7 | 26.7 | 27.7 | 28.7 | 29.7 | 30.7 | 31.7 | 32.7 | 35.7 | 37.7 | 38.7 | 40.7 | 41.7 | 43.7 | 45.7 | 46.7 | 48.7 | 50.7 | 51.7 | 54.7 | 56.7 | 59.5 | 61.5 | 62.5 | 63.5 | 65.5 | 67.5 | 71.5 | 73.5 | 78.5 | 83.5 | 87.5 | 89.5 | 94.5 | 99.5 |
| d | 大径 最大值 | 4.5 | 5.5 | 6 | 7 | 7.5 | 8.5 | 10.5 | 12.5 | 14.5 | 15.5 | 16.5 | 17.5 | 18.5 | 20.5 | 21.5 | 22.5 | 23.6 | 24.6 | 25.6 | 26.6 | 27.6 | 28.6 | 30.6 | 32.6 | 33.6 | 35.6 | 36.6 | 38.6 | 39.6 | 40.6 | 42.6 | 44.6 | 45.6 | 48.6 | 50.5 | 53 | 55 | 56 | 57 | 59 | 61 | 65 | 66 | 71 | 76 | 79 | 81.2 | 86.2 | 91.2 |
| d | 大径 最小值 | 4.2 | 5.2 | 5.7 | 6.7 | 7.2 | 8.2 | 10.2 | 12.2 | 14.2 | 15.2 | 16.2 | 17.2 | 18.2 | 20.2 | 21.2 | 22.2 | 23.3 | 24.3 | 25.3 | 26.3 | 27.3 | 28.3 | 30.3 | 32.3 | 33.3 | 35.3 | 36.3 | 38.3 | 39.3 | 40.3 | 42.3 | 44.3 | 45.3 | 48.3 | 50.2 | 52.5 | 54.5 | 55.5 | 56.5 | 58.5 | 60.5 | 64.5 | 65.5 | 70.5 | 75.5 | 78.5 | 80.7 | 85.7 | 90.7 |
该标准（DIN 7603-2001）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
