DIN 7603-1968

C型密封垫圈(AIFA CuFA StFA)

Type C shim rings and supporting rings-AIFA CuFA StFA

本标准已废止，现行替代版本为：DIN 7603-2001

前往新版标准→

按此标准匹配源头工厂与产地 →理论重量与成本测算发布此标准采购需求

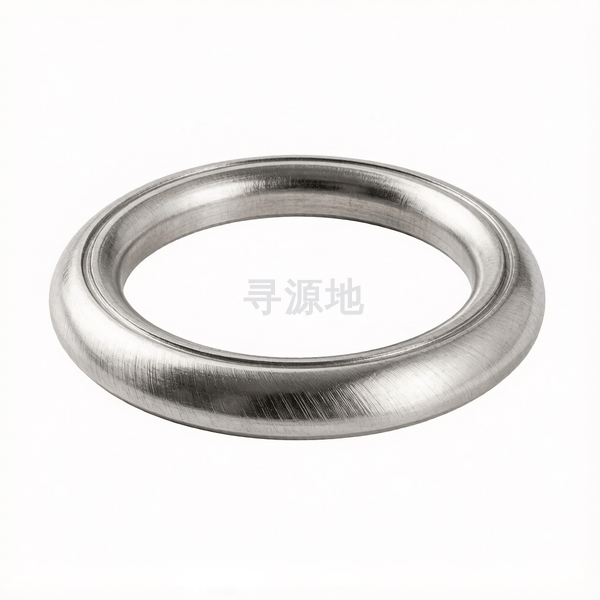

DIN 7603-1968 C型密封垫圈(AIFA CuFA StFA) 标准示意图

国标 GB	国际 ISO	德标 DIN
GB/T 97.1	ISO 7089	DIN 7603-1968

螺纹尺寸 d		Φ3.5	Φ4	Φ5	Φ5.5	Φ6	Φ6.5	Φ8	Φ10	Φ12	Φ14	Φ15	Φ16	Φ17	Φ18	Φ20	Φ21	Φ22	Φ23	Φ24	Φ25	Φ26	Φ27	Φ28	Φ30	Φ32	Φ33	Φ35	Φ36	Φ38	Φ39	Φ40	Φ42	Φ44	Φ45	Φ48	Φ50	Φ52	Ф54	Φ55	Φ56	Φ58	Φ60	Φ64	Φ65	Φ70	Φ75	Φ78	Φ80	Φ85	Φ90	Φ95	Φ100	Φ110	Φ115	Φ120	Φ125
dc	法兰外径最大值	5.9	7.9	7.4	7.9	9.9	9.4	12.9	14.9	16.9	17.9	18.9	19.9	20.9	21.9	23.9	25.9	26.9	27.9	28.9	29.9	31.9	31.9	32.9	35.9	37.9	38.9	40.9	41.9	43.9	45.9	46.9	48.9	50.9	51.9	54.9	56.9	59.8	61.8	62.8	63.8	65.8	67.8	71.8	73.8	78.8	83.8	87.8	89.8	94.8	99.8	104.9	109.8	114.8	119.8	124.8	129.8
dc	法兰外径最小值	5.7	7.7	7.2	7.7	9.7	9.2	12.7	14.7	16.7	17.7	18.7	19.7	20.7	21.7	23.7	25.7	26.7	27.7	28.7	29.7	31.7	31.7	32.7	35.7	37.7	38.7	40.7	41.7	43.7	45.7	46.7	48.7	50.7	51.7	54.7	56.7	59.5	61.5	62.5	63.5	65.5	67.5	71.5	73.5	78.5	83.5	87.5	89.5	94.5	99.5	104.6	109.5	114.5	119.5	124.5	129.5
d	大径最大值	4	4.5	5.5	6	6.5	7	8.5	10.5	12.5	14.5	15.5	16.5	17.5	18.5	20.5	21.5	22.5	23.6	24.6	25.6	26.6	27.6	28.6	30.6	32.6	33.6	35.6	36.6	38.6	39.6	40.6	42.6	44.6	45.6	48.6	50.6	53	55	56	57	59	61	65	66	71	76	79	81	86	91	96	101	106	111	116	121
d	大径最小值	3.7	4.2	5.2	5.7	6.2	6.7	8.2	10.2	12.2	14.2	15.2	16.2	17.2	18.2	20.2	21.2	22.2	23.3	24.3	25.3	26.3	27.3	28.3	30.3	32.3	33.3	35.3	36.3	38.3	39.3	40.3	42.3	44.3	45.3	48.3	50.3	52.5	54.5	55.5	56.5	58.5	60.5	64.5	65.5	70.5	75.5	78.5	80.5	85.5	90.5	95.5	100.5	105.5	110.5	115.5	120.5
d1	max	1.7	1.7	1.7	1.7	1.7	1.7	1.7	1.7	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	2.9	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d1	min	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.7	1.7	1.7	1.7	1.7	1.7	1.7	1.7	1.7	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	max	0.12	0.2	0.12	0.12	0.2	0.15	0.25	0.25	0.25	0.2	0.2	0.2	0.2	0.2	0.2	0.25	0.25	0.25	0.25	0.25	0.3	0.25	0.25	0.3	0.3	0.3	0.3	0.3	0.3	0.35	0.35	0.35	0.35	0.35	0.35	0.35	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5

该标准（DIN 7603-1968）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：84

行业工况与连接用途

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

生产制造工艺与质量控制

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
