DIN 7516B-1995

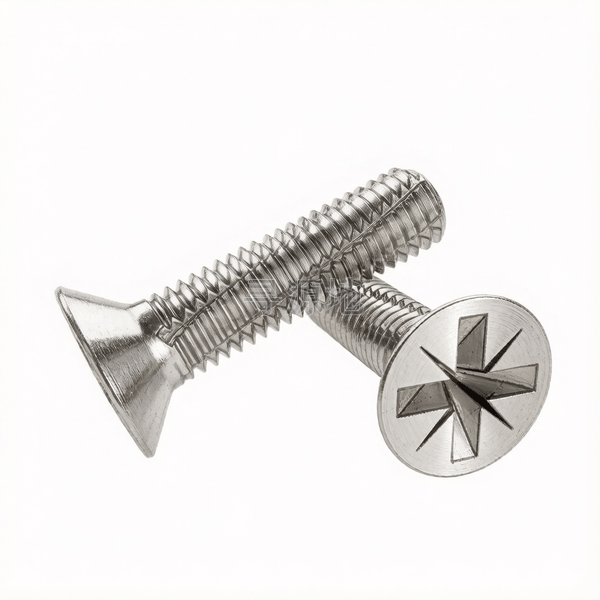

米字槽沉头切削螺纹螺钉(Z型)
Countersunk flat head thread cutting screws-type Z
本标准已废止，现行替代版本为：DIN 7516B-2016
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 7516B-1995 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 |
| k | 头部厚度 最大值 | 1.65 | 2.7 | 2.7 | 3.3 | 4.65 |
| dk | 头部外径 最大值 | 5.5 | 8.4 | 9.3 | 11.3 | 15.8 |
| dk | 头部外径 最小值 | 5.2 | 8.04 | 8.94 | 10.87 | 15.37 |
| t | max | 2.1 | 2.6 | 3.2 | 3.5 | 4.6 |
| t | min | 1.7 | 2.1 | 2.7 | 3 | 4 |
| M | 参数值 | 3 | 4.4 | 4.9 | 6.6 | 8.8 |
| No. | 参数值 | 1 | 2 | 2 | 3 | 4 |
该标准（DIN 7516B-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
