德标平台标准档案编号：BJT-DIN-7513A-6FFE
已被 DIN 7513A-2016 替代
替代新版：DIN 7513A-2016→
DIN 7513A-1995

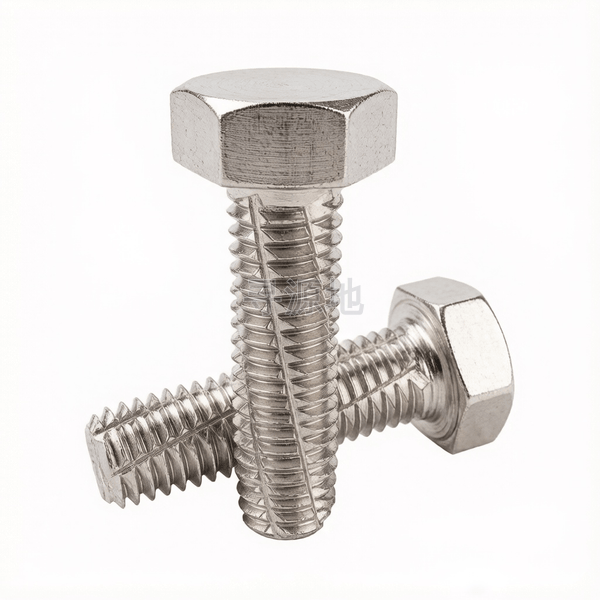

六角头切削螺纹螺钉
Hexagon head thread cutting screws
本标准已废止，现行替代版本为：DIN 7513A-2016
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 7513A-1995 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 |
| s | 对边宽度 最小值 | 6.78 | 7.78 | 9.78 | 12.73 |
| e | 对角宽 最小值 | 7.66 | 8.79 | 11.05 | 14.38 |
| k | 头部厚度 最大值 | 2.925 | 3.65 | 4.15 | 5.45 |
| k | 头部厚度 最小值 | 2.675 | 3.35 | 3.85 | 5.15 |
| r | 过渡圆角 最小值 | 0.2 | 0.2 | 0.25 | 0.4 |
| da | 过渡圆径 最大值 | 4.7 | 5.7 | 6.8 | 9.2 |
该标准（DIN 7513A-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
