DIN 7504N-1982

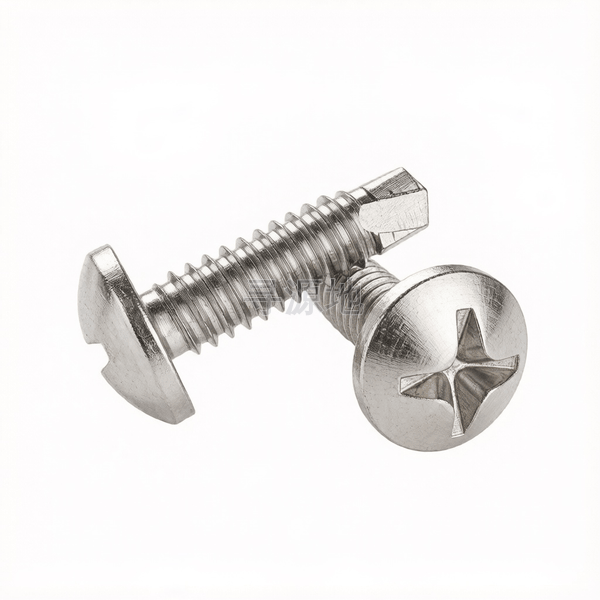

十字槽盘头自攻自钻螺钉(H型)
Cross recessed pan head drilling screws with tapping screw thread-type H
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 15856 | ISO 15480 | DIN 7504N-1982 |
螺纹尺寸 d | ST2.9 | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| k | 头部厚度 最大值 | 2.2 | 2.6 | 2.8 | 3.05 | 3.55 | 3.95 | 4.55 |
| k | 头部厚度 最小值 | 1.95 | 2.35 | 2.55 | 2.75 | 3.25 | 3.65 | 4.25 |
| dk | 头部外径 最大值 | 5.6 | 6.9 | 7.5 | 8.2 | 9.5 | 10.8 | 12.5 |
| dk | 头部外径 最小值 | 5.3 | 6.54 | 7.14 | 7.84 | 9.14 | 10.37 | 12.07 |
| a | 末端距 最大值 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| t | max | 1.8 | 2.03 | 2.26 | 2.46 | 2.87 | 3.15 | 3.66 |
| t | min | 1.35 | 1.4 | 1.63 | 1.8 | 2.26 | 2.49 | 3 |
| dp | max | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| Drilling | plate thickness max | 1.9 | 2.25 | 2.4 | 3 | 4.4 | 5.25 | 6 |
| Drilling | plate thickness min | 0.7 | 0.7 | 0.7 | 1.75 | 1.75 | 1.75 | 2 |
| M | 参数值 | 3 | 4.2 | 4.4 | 4.6 | 5 | 6.5 | 7.1 |
| No. | 参数值 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| z | max | 6.25 | 6.65 | 7.2 | 8.7 | 8.3 | 11 | 12 |
该标准（DIN 7504N-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (钻尾成型级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410马氏体不锈钢
表面处理规范镀蓝白锌;镀彩锌;多层复合防腐涂层(耐盐雾500~1000h);达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修
核心连接场景：彩钢瓦固定、轻钢龙骨安装、夹芯板拼接、薄钢板连接
主要功能用途：无需预钻孔，一次完成钻孔与攻丝，用于薄钢板、彩钢板及轻钢构件的快速连接
典型应用节点：
彩钢板屋面及墙面直钻固定、轻钢别墅薄壁龙骨拼装、钢结构C型檩条与幕墙挂件快装
生产制造工艺与质量控制
产品等级（精度）：A级 (钻尾成型级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410马氏体不锈钢
对应国际/德标：DIN 7504 (K/N/P型); ISO 15480; GB/T 15856
推荐表面防腐：镀蓝白锌;镀彩锌;多层复合防腐涂层(耐盐雾500~1000h);达克罗
全流程工序步骤：
1022A碳钢盘条退火 → 轻拉拔 → 多工位冷镦头部槽型/六角面 → 夹打模高速冲剪钻尾刀刃 → 高速搓丝成型 → 网带炉渗碳淬火与低温回火 → 表面电镀锌或特种防腐涂层 → 除氢退脆烘烤 → 钻孔攻速破坏性抽检 → 组装华司垫片 → 包装入库
