德标平台标准档案编号：BJT-DIN-7504K-838A
已被 DIN 7504K-1995 替代
替代新版：DIN 7504K-1995→
DIN 7504K-1982

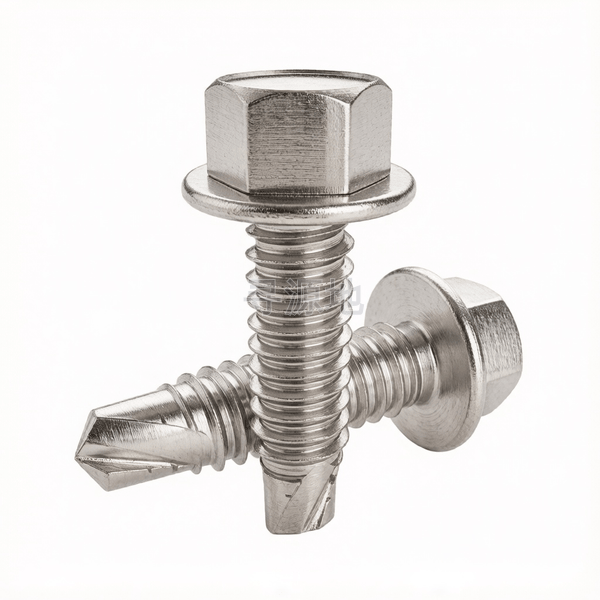

六角带介自攻自钻螺钉
Hexagon head drilling screws with tapping screw thread with collar
本标准已废止，现行替代版本为：DIN 7504K-1995
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 15856 | ISO 15480 | DIN 7504K-1982 |
螺纹尺寸 d | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| h | min | 0.6 | 0.6 | 0.9 | 0.9 | 1 | 1 |
| s | 对边宽度 最大值 | 5.5 | 5.5 | 7 | 8 | 8 | 10 |
| s | 对边宽度 最小值 | 5.32 | 5.32 | 6.78 | 7.78 | 7.78 | 9.78 |
| e | 对角宽 最小值 | 5.96 | 5.96 | 7.59 | 8.71 | 8.71 | 10.95 |
| k | 头部厚度 最大值 | 3.45 | 3.45 | 4.25 | 4.45 | 5.45 | 6.45 |
| k | 头部厚度 最小值 | 3.2 | 3.2 | 4 | 4.15 | 5.15 | 6.15 |
| dc | 法兰外径 最大值 | 8.3 | 8.3 | 8.8 | 10.5 | 11 | 13.2 |
| dc | 法兰外径 最小值 | 7.6 | 7.6 | 8.2 | 9.8 | 10 | 12.2 |
| r | 过渡圆角 最大值 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
| dp | max | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| Drilling | plate thickness max | 2.25 | 2.4 | 3 | 4.4 | 5.25 | 6 |
| Drilling | plate thickness min | 0.7 | 0.7 | 1.75 | 1.75 | 1.75 | 2 |
| z | max | 6.65 | 7.2 | 8.7 | 8.3 | 11 | 12 |
该标准（DIN 7504K-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (钻尾成型级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410马氏体不锈钢
表面处理规范镀蓝白锌;镀彩锌;多层复合防腐涂层(耐盐雾500~1000h);达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修
核心连接场景：彩钢瓦固定、轻钢龙骨安装、夹芯板拼接、薄钢板连接
主要功能用途：无需预钻孔，一次完成钻孔与攻丝，用于薄钢板、彩钢板及轻钢构件的快速连接
典型应用节点：
彩钢板屋面及墙面直钻固定、轻钢别墅薄壁龙骨拼装、钢结构C型檩条与幕墙挂件快装
生产制造工艺与质量控制
产品等级（精度）：A级 (钻尾成型级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410马氏体不锈钢
对应国际/德标：DIN 7504 (K/N/P型); ISO 15480; GB/T 15856
推荐表面防腐：镀蓝白锌;镀彩锌;多层复合防腐涂层(耐盐雾500~1000h);达克罗
全流程工序步骤：
1022A碳钢盘条退火 → 轻拉拔 → 多工位冷镦头部槽型/六角面 → 夹打模高速冲剪钻尾刀刃 → 高速搓丝成型 → 网带炉渗碳淬火与低温回火 → 表面电镀锌或特种防腐涂层 → 除氢退脆烘烤 → 钻孔攻速破坏性抽检 → 组装华司垫片 → 包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
