德标平台标准档案编号：BJT-DIN-705-A2DB
现行有效
DIN 705-2007

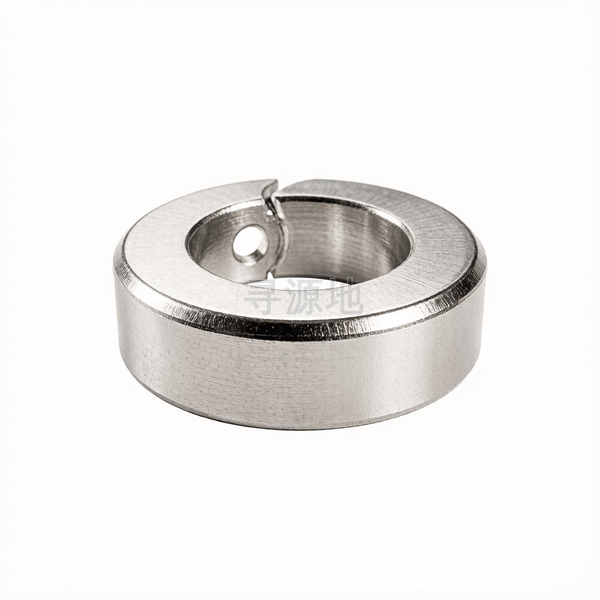

B型带锁圈的螺钉锁紧挡圈(d=150)
Type A lock rings with screw and circlip,d=150
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 893 | DIN 705-2007 |
螺纹尺寸 d | Φ150 | |
|---|---|---|
| h | max | 28.26 |
| h | min | 27.74 |
| dc | 法兰外径 最大值 | 200 |
| dc | 法兰外径 最小值 | 199.28 |
| c | 倒角高 | 2.8 |
| d | 大径 最大值 | 150.063 |
| d | 大径 最小值 | 150 |
| d1 | max | 16.11 |
| d1 | min | 16 |
该标准（DIN 705-2007）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级高精冲压定型级
推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
