德标平台标准档案编号：BJT-DIN-6921-585C
现行有效
DIN 6921-1983

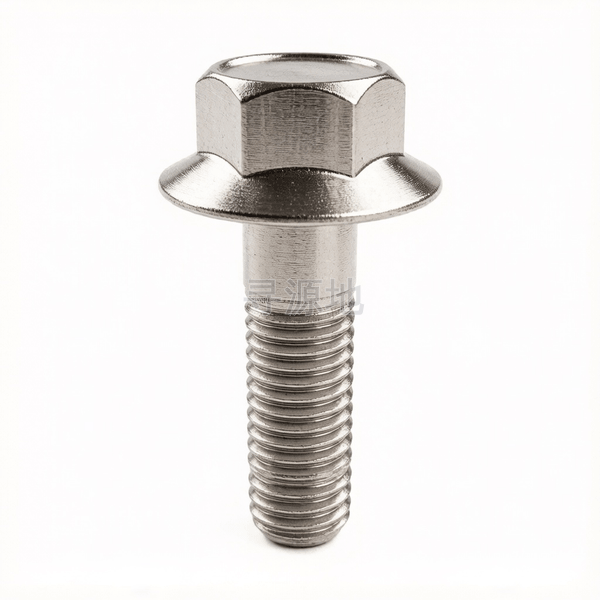

六角头法兰螺栓(槽沟设计 HO)
Hexagon flange bolts with grooved design (HO)
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 16674.1 | ISO 4162 | DIN 6921-1983 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | — | — | — | — | — | — |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 12.73 | 14.73 | 15.73 | 17.73 | 20.67 | 26.67 |
| e | 对角宽 最小值 | 8.71 | 10.95 | 14.26 | 16.5 | 17.62 | 19.86 | 23.15 | 29.87 |
| k | 头部厚度 最大值 | 5.4 | 6.6 | 8.1 | 9.2 | 11.5 | 12.8 | 14.4 | 17.1 |
| dc | 法兰外径 最大值 | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 |
| r | 过渡圆角 最小值 | 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| da | 过渡圆径 最大值 | 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17.7 | 20.7 | 25.7 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| ds | min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 |
| Lf | max | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 |
DIN 6921-1983 国家标准规范技术条件与参数矩阵
| 材料 | 钢 | 不锈钢 | |
通用技术条件 |
| ||
螺纹 | 公差 |
| |
标准 |
| ||
机械性能 | 等级 |
|
|
标准 |
|
| |
公差 | 产品等级 |
| |
标准 |
| ||
表面处理 | 涂黑（加热或化学） | 不经处理 | |
| |||
表面粗糙度 |
| ||
表面缺陷 |
| ||
验收及包装 |
| ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
汽车发动机底盘连接、农业机械强烈振动节点、光伏安装支架导轨自锁防松装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9 (带防滑花齿/平滑光面)
对应国际/德标：DIN 6921; ISO 4162; ISO 15071; GB/T 16674.1; GB/T 5789
推荐表面防腐：达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳
全流程工序步骤：
优质碳素钢/合金钢盘条退火 → 酸洗磷化拔丝 → 多工位成型机冷镦六角头与法兰盘 → 搓丝滚丝 → 可控气氛连续网带炉调质热处理 → 达克罗涂覆烘烤或电镀锌 → 除氢退火 → 螺纹与同轴度全检 → 包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
