DIN 6917-1989

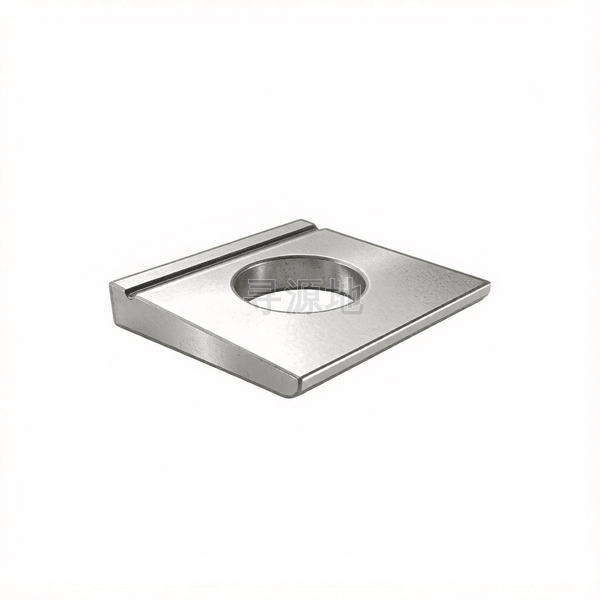

钢结构I型梁高强度螺栓连接用方形垫圈
Square taper washers for high-strength structural bolting of steel I sections
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 6917-1989 |
螺纹尺寸 d | Φ12 | Φ16 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|
| h | max | 7.4 | 8.7 | 10.4 | 11.2 | 12.3 | 12.3 | 13.2 | 14 |
| h | min | 5 | 6.3 | 8 | 8.8 | 9.3 | 9.3 | 10.2 | 11 |
| s | 对边宽度 最大值 | 28 | 34.5 | 42.5 | 46.5 | 59 | 59 | 65 | 71 |
| s | 对边宽度 最小值 | 24 | 29.5 | 37.5 | 41.5 | 53 | 53 | 59 | 65 |
| d | 大径 最大值 | 13.43 | 17.43 | 21.52 | 23.52 | 25.52 | 28.52 | 32 | 38 |
| d | 大径 最小值 | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 37 |
| t | 槽深 | 0.7 | 0.8 | 0.9 | 1 | 1 | 1 | 1 | 1 |
| h1 | max | 1.9 | 1.9 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 |
| h1 | min | 1.6 | 1.6 | 2 | 2 | 2 | 2.5 | 2.5 | 3 |
| s1 | max | 30.65 | 36.8 | 44.8 | 50.8 | 56.95 | 56.95 | 62.95 | 68.95 |
| s1 | min | 29.35 | 35.2 | 43.2 | 49.2 | 55.05 | 55.05 | 61.05 | 67.05 |
该标准（DIN 6917-1989）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
