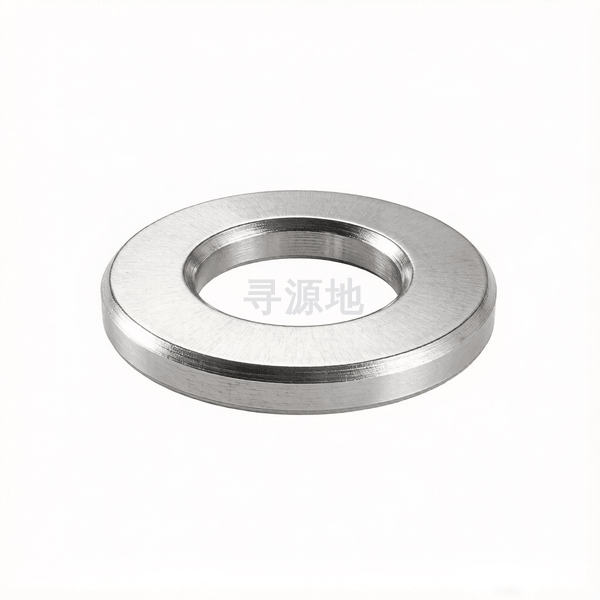

DIN 6916-1989

钢结构高强度螺栓连接—圆垫圈

Round washers for high-tensile structural steel bolting

国标 GB	德标 DIN	美标 ASME/ANSI	欧标 EN
GB/T 1228	DIN 6916-1989	ASTM F3125	EN 14399-4

螺纹尺寸 d		Φ12	Φ16	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36
h	max	3.3	4.3	4.3	4.3	4.3	5.6	5.6	6.6
h	min	2.7	3.7	3.7	3.7	3.7	4.4	4.4	5.4
dc	法兰外径最大值	24	30	37	39	44	50	56	66
dc	法兰外径最小值	23.48	29.48	36.38	38.38	43.38	49	54.8	64.8
c	倒角高	0.5	1	1	1	1	1	1	1.5
d	大径最大值	13.27	17.27	21.33	23.33	25.33	28.52	31.62	37.62
d	大径最小值	13	17	21	23	25	28	31	37

该标准（DIN 6916-1989）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (精密级)

推荐性能等级10.9S; 8.8S; Grade A325; Grade A490

表面处理规范磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：84

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

高层建筑钢结构梁柱节点、大跨度桥梁箱梁拼接、大型场馆空间网架摩擦型连接

产品等级（精度）：A级 (精密级)

常用材料与性能等级：10.9S; 8.8S; Grade A325; Grade A490

对应国际/德标：GB/T 1228; DIN 6914; EN 14399-4; ASTM F3125

推荐表面防腐：磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)

全流程工序步骤：

热轧盘圆退火 → 酸洗磷化 → 冷拔抽线 → 下料多工位冷镦成型 → 切六角/制梅花头 → 滚丝搓牙 → 网带炉保护气氛淬火回火 → 抛丸清理 → 磷化/达克罗/热镀锌表面处理 → 涂油防锈 → 紧固轴力与扭矩系数检验 → 成套包装入库
