德标平台标准档案编号：BJT-DIN-6914-A0C2
现行有效
DIN 6914-1989

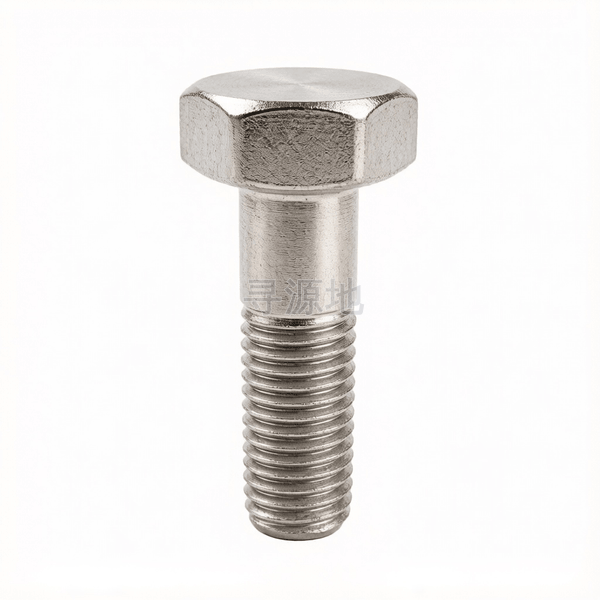

钢结构大六角螺栓
High-strength hexagon bolts with large widths across flats for structural bolting
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 欧标 EN |
|---|---|---|---|---|
| GB/T 1228 | ISO 4759-1 | DIN 6914-1989 | ASTM F3125 | EN 14399-4 |
螺纹尺寸 d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 |
| b | max | 23 | 28 | 33 | 34 | 37 | 39 | 42 | 50 |
| b | min | 21 | 26 | 31 | 32 | 34 | 37 | 40 | 48 |
| s | 对边宽度 最大值 | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 |
| s | 对边宽度 最小值 | 21.16 | 26.16 | 31 | 35 | 40 | 45 | 49 | 58.8 |
| e | 对角宽 最小值 | 23.91 | 29.56 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 66.44 |
| k | 头部厚度 最大值 | 8.45 | 10.75 | 13.9 | 14.9 | 15.9 | 17.9 | 20.05 | 24.05 |
| k | 头部厚度 最小值 | 7.55 | 9.25 | 12.1 | 13.1 | 14.1 | 16.1 | 17.95 | 21.95 |
| r | 过渡圆角 最小值 | 1.2 | 1.2 | 1.5 | 1.5 | 2 | 2 | 2 | 2 |
| da | 过渡圆径 最大值 | 15.2 | 19.2 | 24 | 26 | 28 | 32 | 35 | 41 |
| ds | max | 12.7 | 16.7 | 20.84 | 22.84 | 24.84 | 27.84 | 30.84 | 37 |
| ds | min | 11.3 | 15.3 | 19.16 | 21.16 | 23.16 | 26.16 | 29.16 | 35 |
该标准（DIN 6914-1989）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密级)
推荐性能等级10.9S; 8.8S; Grade A325; Grade A490
表面处理规范磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑钢结构
核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接
主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性
典型应用节点：
高层建筑钢结构梁柱节点、大跨度桥梁箱梁拼接、大型场馆空间网架摩擦型连接
生产制造工艺与质量控制
产品等级（精度）：A级 (精密级)
常用材料与性能等级：10.9S; 8.8S; Grade A325; Grade A490
对应国际/德标：GB/T 1228; DIN 6914; EN 14399-4; ASTM F3125
推荐表面防腐：磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)
全流程工序步骤：
热轧盘圆退火 → 酸洗磷化 → 冷拔抽线 → 下料多工位冷镦成型 → 切六角/制梅花头 → 滚丝搓牙 → 网带炉保护气氛淬火回火 → 抛丸清理 → 磷化/达克罗/热镀锌表面处理 → 涂油防锈 → 紧固轴力与扭矩系数检验 → 成套包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
