DIN 6913-1987

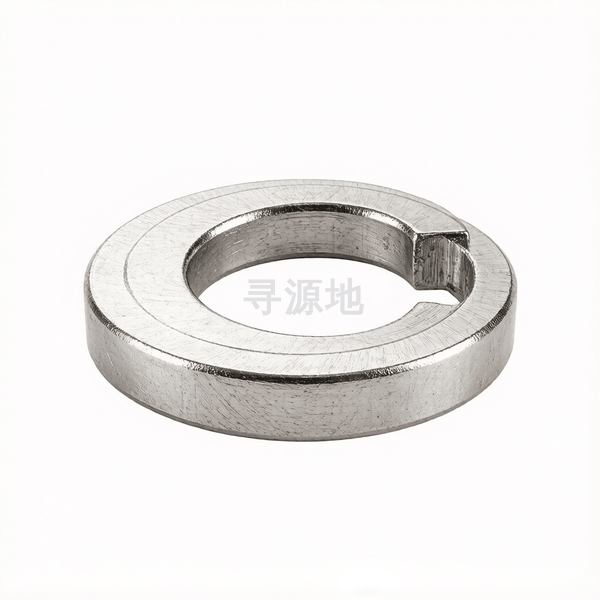

带安全圈的弹簧垫圈(B型)
Spring lock washers with safety ring—Type B
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 6913-1987 |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 1.25 | 1.75 | 2 | 2.25 | 2.75 | 3 | 3.5 | 4.5 | 5 | 5.5 | 6.1 | 6.6 | 7.1 | 7.1 | 7.1 | 8.1 | 9.1 | 10.1 | 11.1 |
| h | max | 3 | 3.9 | 4.5 | 5 | 6 | 6.6 | 7.6 | 10 | 11.2 | 12.4 | 13.8 | 15 | 16 | 16 | 15.4 | 17.8 | 20.2 | 23 | 25 |
| h | min | 2 | 2.5 | 2.9 | 3.2 | 3.8 | 4.2 | 4.8 | 6.4 | 7 | 8 | 9 | 9.8 | 10.4 | 10.4 | 9.8 | 11.4 | 13 | 14.6 | 16.2 |
| dc | 法兰外径 最大值 | 7 | 9 | 11 | 12 | 16 | 19 | 22 | 27 | 30 | 34 | 38 | 42 | 42 | 48 | 52 | 58 | 62 | 70 | 75 |
| dc | 法兰外径 最小值 | 6.7 | 8.7 | 10.6 | 11.6 | 15.6 | 18.5 | 21.5 | 26.5 | 29.5 | 33.5 | 37.2 | 41.2 | 41.2 | 47.2 | 51 | 57 | 61 | 69 | 74 |
| d | 大径 最小值 | 3.1 | 4.1 | 5.1 | 6.1 | 8.2 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 | 39.5 | 42.5 |
| d1 | 参数值 | 5.4 | 6.7 | 8.25 | 9.5 | 12.5 | 15 | 17.5 | 21 | 24 | 27 | 30 | 34 | 34 | 39 | 42 | 48 | 52 | 56 | 60 |
该标准（DIN 6913-1987）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
