德标平台标准档案编号：BJT-DIN-6901-C764
现行有效
DIN 6901-1990

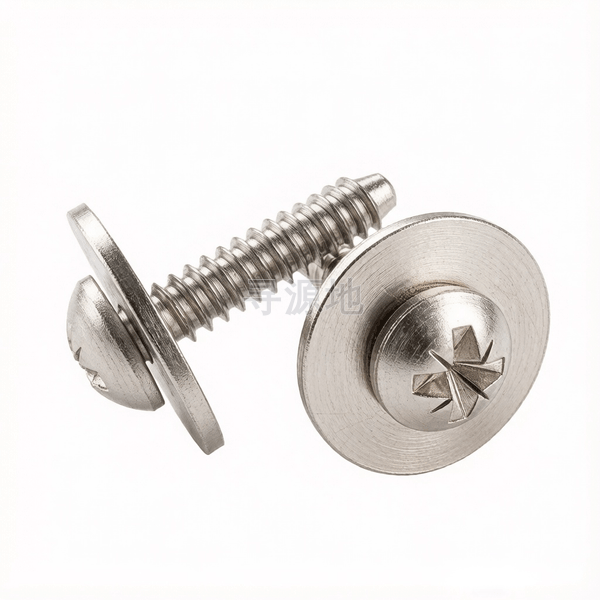

米字槽盘头自攻钉和大平垫圈的组合F型
Cross recessed pan head tapping screws with type Z cross recess-type F and large plain washer assemblies
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 6901-1990 | ASME B18.6.4 |
螺纹尺寸 d | ST2.9 | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| h | max | 1.06 | 1.06 | 1.06 | 1.06 | 1.68 | 1.68 | 1.68 |
| h | min | 0.94 | 0.94 | 0.94 | 0.94 | 1.52 | 1.52 | 1.52 |
| k | 头部厚度 最大值 | 2.2 | 2.6 | 2.8 | 3.05 | 3.55 | 3.95 | 4.55 |
| k | 头部厚度 最小值 | 1.95 | 2.35 | 2.55 | 2.75 | 3.25 | 3.65 | 4.25 |
| dk | 头部外径 最大值 | 5.6 | 6.9 | 7.5 | 8.2 | 9.5 | 10.8 | 12.5 |
| dk | 头部外径 最小值 | 5.3 | 6.54 | 7.14 | 7.84 | 9.14 | 10.37 | 12.07 |
| dc | 法兰外径 最大值 | 9 | 11 | 12 | 12 | 15 | 15 | 18 |
| dc | 法兰外径 最小值 | 8.78 | 10.73 | 11.73 | 11.73 | 14.73 | 14.73 | 17.73 |
| t | max | 1.83 | 1.93 | 2.16 | 2.34 | 2.74 | 2.97 | 3.48 |
| t | min | 1.58 | 1.47 | 1.7 | 1.88 | 2.28 | 2.51 | 3.02 |
| d1 | max | 2.6 | 3.1 | 3.42 | 3.67 | 4.12 | 4.82 | 5.52 |
| d1 | min | 2.5 | 3 | 3.3 | 3.55 | 4 | 4.7 | 5.4 |
| M | 参数值 | 2.9 | 3.9 | 4.1 | 4.3 | 4.7 | 6.2 | 6.7 |
| No. | 参数值 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
该标准（DIN 6901-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
