DIN 6900-4-1990

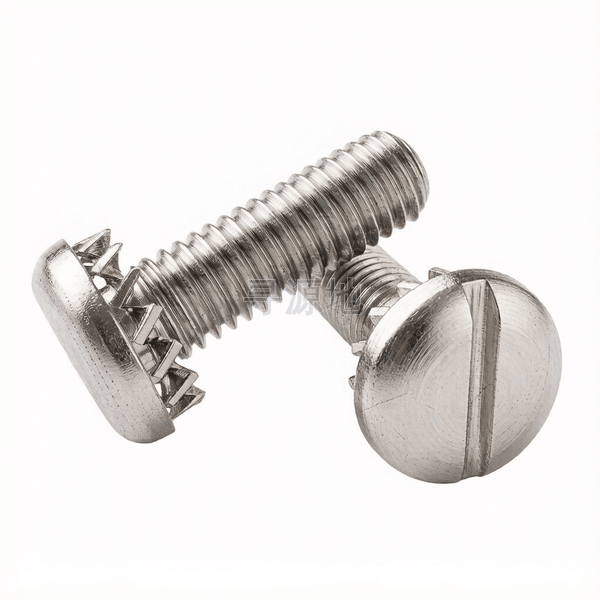

开槽盘头螺钉和外锯齿锁紧垫圈组合

Slotted pan head screws and Serrated lock washers with external teeth assemblies

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 6900-4-1990	ASME B18.6.3

螺纹尺寸 d		M3	M3.5	M4	M5	M6	M8	M10
P	螺距	0.5	0.6	0.7	0.8	1	1.25	1.5
h	max	0.44	0.54	0.54	0.65	0.75	0.85	0.95
h	min	0.36	0.46	0.46	0.55	0.65	0.75	0.85
k	头部厚度最大值	1.8	2.1	2.4	3	3.6	4.8	6
k	头部厚度最小值	1.66	1.96	2.26	2.86	3.3	4.5	5.7
dk	头部外径最大值	6	7	8	10	12	16	20
dk	头部外径最小值	5.7	6.64	7.64	9.64	11.57	15.57	19.48
dc	法兰外径最大值	6	7	8	9	11	14	18
dc	法兰外径最小值	5.82	6.78	7.78	8.78	10.73	13.73	17.73
t	min	0.7	0.8	1	1.2	1.4	1.9	2.4
d1	max	2.8	3.32	3.72	4.67	5.62	7.55	9.45
d1	min	2.7	3.2	3.6	4.55	5.5	7.4	9.3
n	max	1	1.2	1.51	1.51	1.91	2.31	2.61
n	min	0.86	1.06	1.26	1.26	1.66	2.06	2.56
Number	of teeth min	9	10	11	11	12	14	16

该标准（DIN 6900-4-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：84

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
