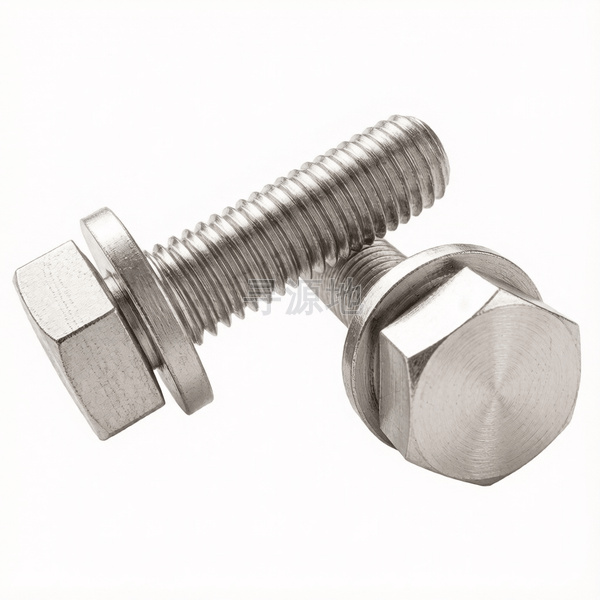

DIN 6900-1-1990

六角螺栓和平垫圈的组合

Hexagon head bolts and plain washer assemblies

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 5783	ISO 4017	DIN 6900-1-1990	ASME B18.2.1

螺纹尺寸 d		M2.5	M3	M3.5	M4	M5	M6	M8	M10	M12
P	螺距	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5	1.75
h	max	0.65	0.65	0.85	0.85	1.06	1.68	2.09	2.6	3.11
h	min	0.55	0.55	0.75	0.75	0.94	1.52	1.91	2.4	2.89
s	对边宽度最大值	5	5.5	6	7	8	10	13	17	19
s	对边宽度最小值	4.82	5.32	5.82	6.78	7.78	9.78	12.73	16.73	18.67
e	对角宽最小值	5.45	6.01	6.58	7.66	8.79	11.05	14.38	18.9	21.1
k	头部厚度最大值	1.82	2.12	2.52	2.92	3.65	4.15	5.45	6.58	7.68
k	头部厚度最小值	1.58	1.88	2.28	2.68	3.35	3.85	5.15	6.22	7.32
dc	法兰外径最大值	6	7	8	9	10	12	16	20	24
dc	法兰外径最小值	5.82	6.78	7.78	8.78	9.78	11.73	15.73	19.67	23.67
d1	max	2.35	2.85	3.32	3.72	4.67	5.62	7.55	9.52	11.27
d1	min	2.25	2.75	3.2	3.6	4.55	5.5	7.4	9.3	11

该标准（DIN 6900-1-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级/B级 (GB/T 5783或同等标准)

推荐性能等级4.8; 8.8; 10.9; A2-70

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：84

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧

产品等级（精度）：A级/B级 (GB/T 5783或同等标准)

常用材料与性能等级：4.8; 8.8; 10.9; A2-70

对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑

全流程工序步骤：

盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
