DIN 6887-1968

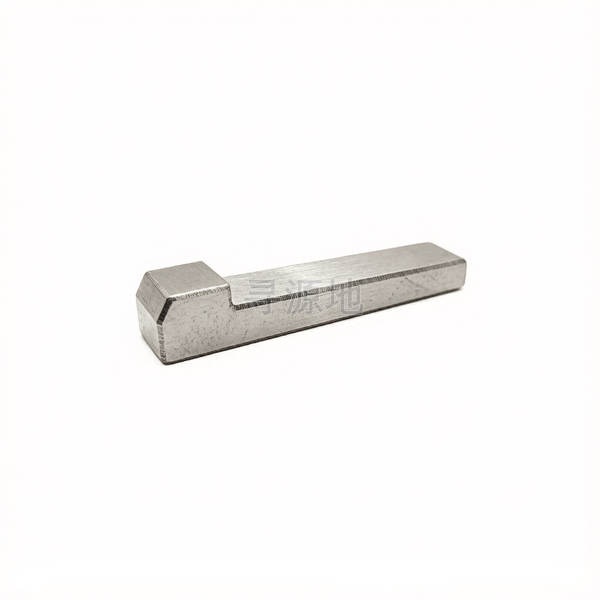

带凸头的锥形键

Taper key with Gib head

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 6887-1968	ASME B18.6.3

螺纹尺寸 d		4x4	5x5	6x6	8x7	10x8	12x8	14x9	16x10	18x11	20x12	22x14	25x14	28x16	32x18	36x20	40x22	45x25	50x28	56x32	63x32	70x36	80x40	90x45	100x50
b	max	4	5	6	8	10	12	14	16	18	20	22	25	28	32	36	40	45	50	56	63	70	80	90	100
b	min	3.97	4.97	5.97	7.964	9.964	11.957	13.957	15.957	17.957	19.948	21.948	24.948	27.948	31.938	35.938	39.938	44.938	49.938	55.926	62.926	69.926	79.926	89.913	99.913
h	高度/厚度	4	5	6	7	8	8	9	10	11	12	14	14	16	18	20	22	25	28	32	32	36	40	45	50
H	高度/厚度	7	8	10	11	12	12	14	16	18	20	22	22	25	28	32	36	40	45	50	50	56	63	70	80
c	倒角高最大值	0.25	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	1.2	1.2	1.2	1.2	2	2	2	3	3	3
c	倒角高最小值	0.16	0.25	0.25	0.25	0.4	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	1	1	1	1	1.6	1.6	1.6	2.5	2.5	2.5
r	过渡圆角最大值	0.25	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	1.2	1.2	1.2	1.2	2	2	2	3	3	3
r	过渡圆角最小值	0.16	0.25	0.25	0.25	0.4	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	1	1	1	1	1.6	1.6	1.6	2.5	2.5	2.5
h1	max	4.1	5.1	6.1	7.2	8.2	8.2	9.2	10.2	11.2	12.2	14.2	14.2	16.2	18.3	20.4	22.4	25.4	28.4	32.5	32.5	36.5	40.5	45.6	50.6
h1	min	4	5	6	7	8	8	9	10	11	12	14	14	16	18.1	20.1	22.1	25.1	28.1	32.2	32.2	36.2	40.2	45.3	50.3

该标准（DIN 6887-1968）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：57

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
