德标平台标准档案编号：BJT-DIN-6880-F858
现行有效
DIN 6880-2011

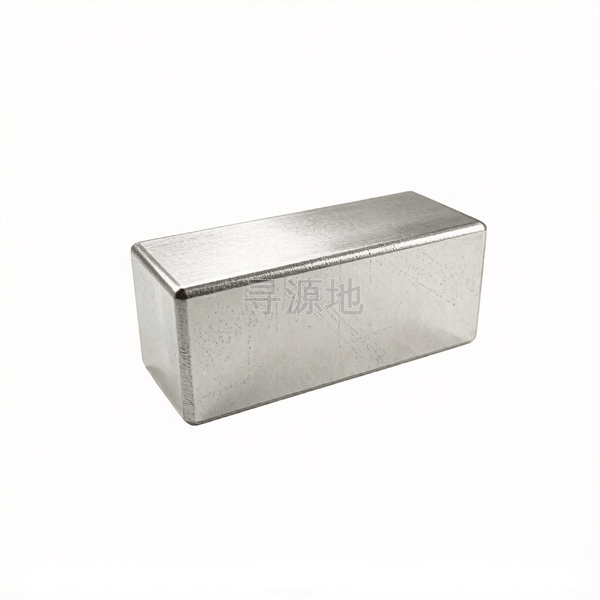

方形键
Square key
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 6880-2011 |
螺纹尺寸 d | 2x2 | 3x3 | 4x4 | 5x5 | 6x6 | 7x7 | 8x8 | 10x10 | 12x12 | 14x14 | 16x16 | 18x18 | 20x20 | 22x22 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| b | min | 1.98 | 2.98 | 3.97 | 4.97 | 5.97 | 6.964 | 7.964 | 9.964 | 11.957 | 13.957 | 15.957 | 17.957 | 19.948 | 21.948 |
| c | 倒角高 最大值 | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 |
| c | 倒角高 最小值 | 0.16 | 0.16 | 0.16 | 0.25 | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 |
| r | 过渡圆角 最大值 | 0.35 | 0.35 | 0.35 | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 |
| r | 过渡圆角 最小值 | 0.15 | 0.15 | 0.15 | 0.25 | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 |
该标准（DIN 6880-2011）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
