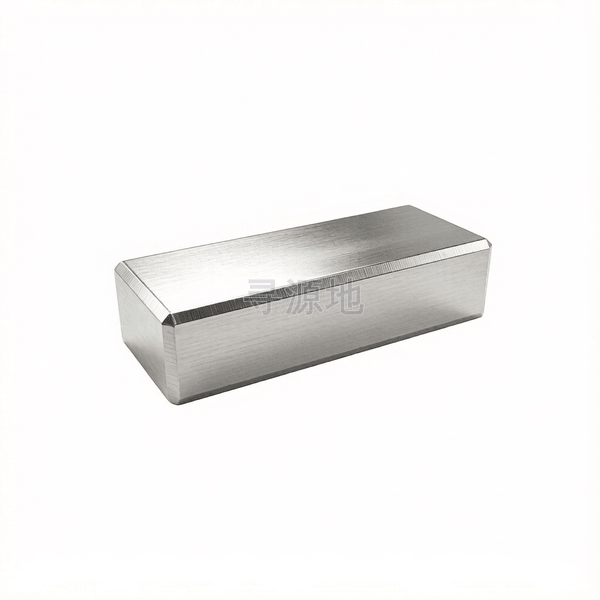

DIN 6880-1975

扁矩形键

Flat rectangular key

本标准已废止，现行替代版本为：DIN 6880-2011

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 4026~4029	DIN 6880-1975

螺纹尺寸 d		5x3	6x4	7x4	8x5	10x6	12x6	14x6	16x7	18x7	20x8	22x9	25x9	28x10	32x11	36x12	40x14
b	max	5	6	7	8	10	12	14	16	18	20	22	25	28	32	36	40
b	min	4.97	5.97	6.964	7.964	9.964	11.957	13.957	15.957	17.957	19.948	21.948	24.948	27.948	31.938	35.938	39.938
h	max	3	4	4	5	6	6	6	7	7	8	9	9	10	11	12	14
h	min	2.94	3.925	3.925	4.91	5.91	5.91	5.91	6.91	6.91	7.91	8.91	8.91	9.91	10.89	11.89	13.89
c	倒角高最大值	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	1.2	1.2
c	倒角高最小值	0.25	0.25	0.25	0.25	0.4	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	1	1
r	过渡圆角最大值	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	1.2	1.2
r	过渡圆角最小值	0.25	0.25	0.25	0.25	0.4	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	1	1

该标准（DIN 6880-1975）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：57

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
