德标平台标准档案编号：BJT-DIN-65438-9AE3
现行有效
DIN 65438-1993

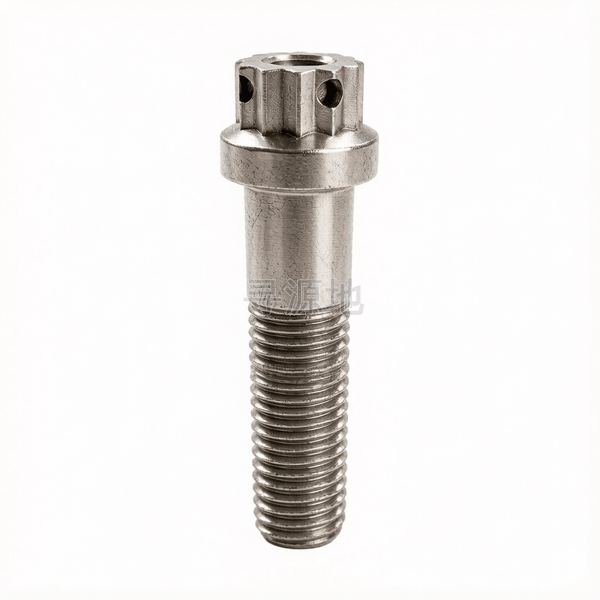

航空用钛合金十二角螺栓
Titanium alloy 12 points bolts for aviation
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 65438-1993 | ASME B18.6.3 |
螺纹尺寸 d | MJ5 | MJ6 | MJ8 | MJ10 | MJ12 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1 | 1.25 | 1.25 |
| h | min | 1 | 1.2 | 1.6 | 2 | 2.2 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 12 | 14 |
| s | 对边宽度 最小值 | 6.85 | 7.85 | 9.85 | 11.82 | 13.82 |
| e | 对角宽 最小值 | 7.77 | 8.91 | 11.18 | 13.42 | 15.65 |
| k | 头部厚度 最大值 | 6.5 | 7.5 | 8.6 | 10.1 | 11.4 |
| k | 头部厚度 最小值 | 5.92 | 6.92 | 8.02 | 9.4 | 10.7 |
| dc | 法兰外径 最大值 | 9.1 | 10.6 | 13.6 | 16.7 | 19.9 |
| r | 过渡圆角 最大值 | 0.5 | 0.7 | 0.7 | 0.8 | 0.9 |
| r | 过渡圆角 最小值 | 0.3 | 0.5 | 0.5 | 0.6 | 0.6 |
| d1 | max | 1.14 | 1.54 | 1.54 | 1.74 | 1.74 |
| d1 | min | 1 | 1.4 | 1.4 | 1.6 | 1.6 |
| ds | max | 4.99 | 5.99 | 7.987 | 9.987 | 11.984 |
| ds | min | 4.978 | 5.978 | 7.972 | 9.972 | 11.966 |
| L1 | 参数值 | 4.5 | 5.2 | 6.3 | 7.7 | 8.8 |
该标准（DIN 65438-1993）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
