德标平台标准档案编号：BJT-DIN-6331-DCAD
已被 DIN 6331-2003 替代
替代新版：DIN 6331-2003→
DIN 6331-1991

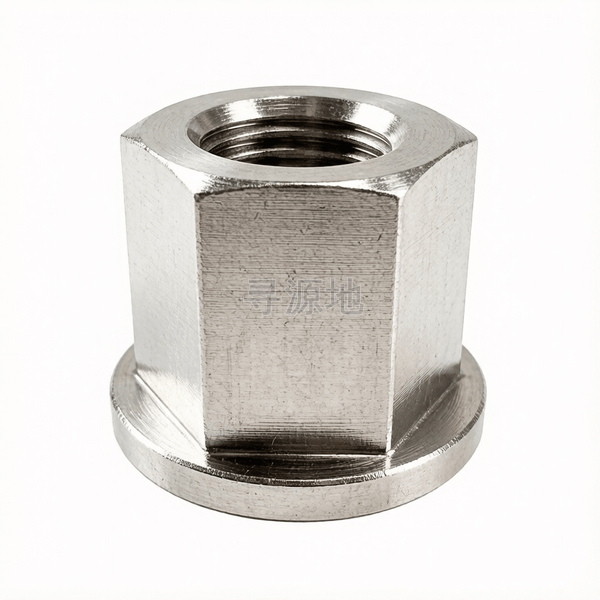

1.5d厚六角带介螺母
Hexagon collar nuts with a height of 1.5d
本标准已废止，现行替代版本为：DIN 6331-2003
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 6331-1991 | ASME B18.2.2 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M36 | M42 | M48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 | 4 | 4.5 | 5 |
| h | max | 3.125 | 3.65 | 4.15 | 4.15 | 5.15 | 6.15 | 6.15 | 7.18 | 8.18 | 10.18 | 12.215 | 14.215 |
| h | min | 2.875 | 3.35 | 3.85 | 3.85 | 4.85 | 5.85 | 5.85 | 6.82 | 7.82 | 9.82 | 11.785 | 13.785 |
| s | 对边宽度 最大值 | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 41 | 46 | 55 | 65 | 75 |
| s | 对边宽度 最小值 | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.67 | 35.38 | 40.38 | 45.38 | 54.26 | 64.26 | 74.26 |
| e | 对角宽 最小值 | 11.05 | 14.38 | 17.77 | 20.03 | 26.75 | 33.53 | 39.98 | 45.63 | 51.28 | 61.31 | 72.61 | 83.91 |
| k | 头部厚度 最大值 | 9.29 | 12.35 | 15.35 | 18.35 | 24.42 | 30.42 | 36.5 | 40.5 | 45.5 | 54.6 | 63.6 | 72.6 |
| k | 头部厚度 最小值 | 8.71 | 11.65 | 14.65 | 17.65 | 23.58 | 29.58 | 35.5 | 39.5 | 44.5 | 53.4 | 62.4 | 71.4 |
| dc | 法兰外径 最大值 | 14 | 18 | 22 | 25 | 31 | 37 | 45 | 50 | 58 | 68 | 80 | 92 |
| dc | 法兰外径 最小值 | 13.73 | 17.73 | 21.67 | 24.67 | 30.61 | 36.61 | 44.61 | 49.61 | 57.54 | 67.54 | 79.54 | 91.46 |
该标准（DIN 6331-1991）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (D≤16mm); B级 (D>16mm) (6H)
推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
