DIN 609-1984

六角头配合螺栓

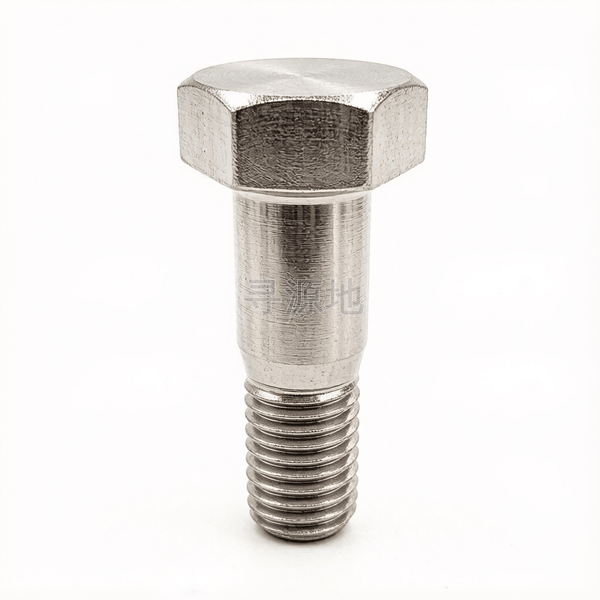

Hexagon fit bolt

本标准已废止，现行替代版本为：DIN 609-2016

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 5783	ISO 4017	DIN 609-1984	ASME B18.2.1

螺纹尺寸 d		M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	螺距	1.25	1.5	1.75	2	2	—	—	—	—	—	—	—	—	—	—	—	—	—
s	对边宽度最大值	13	16	18	21	24	27	30	32	36	41	46	50	55	60	65	70	75	80
s	对边宽度最小值	12.73	15.73	17.57	20.16	23.16	26.16	29.16	31	35	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1
e	对角宽最小值	14.38	17.77	19.85	22.78	26.17	29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	头部厚度最大值	5.45	6.58	7.79	9.09	10.29	11.85	12.85	14.35	15.35	17.35	19.42	21.42	22.42	25.42	26.42	28.42	30.42	33.5
k	头部厚度最小值	5.15	6.22	7.21	8.51	9.71	11.15	12.15	13.65	14.65	16.65	18.58	20.58	21.58	24.58	25.58	27.58	29.58	32.5
r	过渡圆角最大值	0.55	0.55	0.75	0.75	0.75	0.75	0.95	0.95	0.95	1.15	1.15	1.15	1.15	1.15	1.15	1.15	1.15	1.15
r	过渡圆角最小值	0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8	1	1	1	1	1	1	1	1	1
ds	max	9.01	11.012	13.012	15.012	17.012	19.015	21.015	23.015	25.015	28.015	32.018	34.018	38.018	40.018	44.018	46.018	50.018	55.021
ds	min	9.001	11.001	13.001	15.001	17.001	19.002	21.002	23.002	25.002	28.002	32.002	34.002	38.002	40.002	44.002	46.002	50.002	55.002

该标准（DIN 609-1984）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级/B级 (GB/T 5783或同等标准)

推荐性能等级4.8; 8.8; 10.9; A2-70

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：87

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧

产品等级（精度）：A级/B级 (GB/T 5783或同等标准)

常用材料与性能等级：4.8; 8.8; 10.9; A2-70

对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑

全流程工序步骤：

盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
