德标平台标准档案编号：BJT-DIN-601-EC8E
现行有效
DIN 601-1987

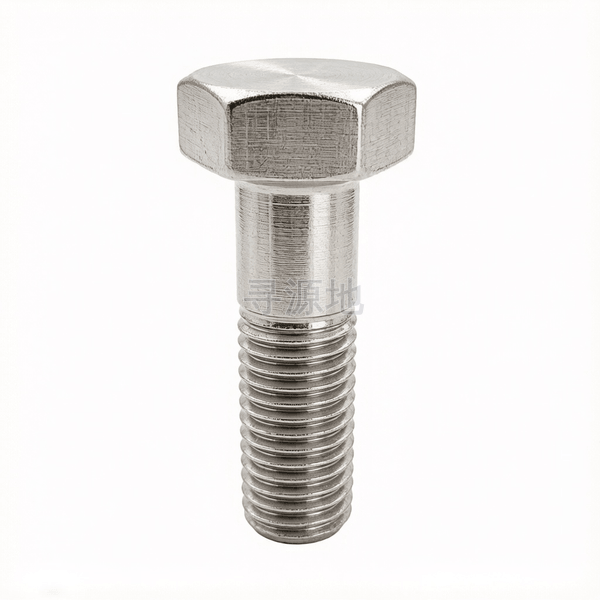

六角头螺栓
Hexagon head bolts
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 5780 | ISO 4016 | DIN 601-1987 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| s | 对边宽度 最小值 | 7.64 | 9.64 | 12.57 | 16.57 | 18.48 | 23.16 | 29.16 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 |
| e | 对角宽 最小值 | 8.63 | 10.89 | 14.2 | 18.72 | 20.88 | 26.17 | 32.95 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 |
| k | 头部厚度 最大值 | 3.88 | 4.38 | 5.68 | 6.85 | 7.95 | 10.75 | 13.4 | 15.9 | 17.9 | 19.75 | 22.05 | 23.55 | 26.05 | 27.05 | 29.05 | 31.05 | 34.25 |
| k | 头部厚度 最小值 | 3.12 | 3.62 | 4.92 | 5.95 | 7.05 | 9.25 | 11.6 | 14.1 | 16.1 | 17.65 | 19.95 | 21.45 | 23.95 | 24.95 | 26.95 | 28.95 | 31.75 |
| r | 过渡圆角 最小值 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 |
| da | 过渡圆径 最大值 | 6 | 7.2 | 10.2 | 12.2 | 14.7 | 18.7 | 24.4 | 28.4 | 32.4 | 35.4 | 38.4 | 42.4 | 45.4 | 48.6 | 52.6 | 56.6 | 62.6 |
| ds | max | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 27.84 | 30.84 | 34 | 37 | 40 | 43 | 46 | 49 | 53 |
| ds | min | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 26.16 | 29.16 | 32 | 35 | 38 | 41 | 44 | 47 | 51 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
粗糙建筑脚手架扣件连接、室外简易铁塔围栏、临时施工轻型构件固定
生产制造工艺与质量控制
产品等级（精度）：C级 (粗制半牙螺栓)
常用材料与性能等级：4.6; 4.8
对应国际/德标：GB/T 5780; DIN 601; ISO 4016
推荐表面防腐：本色黑皮;热浸镀锌;电镀冷镀锌
全流程工序步骤：
低碳热轧钢盘圆 → 冷拔拉丝 → 冷挤打头/红冲成型六角头 → 光杆保留搓尾丝 → 表面镀锌或防锈浸油 → 成品抽检 → 大袋包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
