德标平台标准档案编号：BJT-DIN-582-E265
已被 DIN 582-2018 替代
替代新版：DIN 582-2018→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 582-2009 | ASME B18.2.2 |
螺纹尺寸 d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | M80 | M100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 | 6 | 6 |
| h | max | 37.1 | 46.2 | 54.1 | 63.2 | 72.2 | 91.3 | 110.5 | 129.7 | 148.7 | 170.1 | 189.4 | 210.4 | 263 | 301.3 | 333.3 |
| h | min | 35.5 | 44.4 | 52.5 | 61.4 | 70.4 | 89.3 | 108.3 | 127.2 | 146.2 | 166.9 | 185.8 | 206.8 | 258.5 | 296.3 | 328.3 |
| dk | 头部外径 最大值 | 20.9 | 26.1 | 30.9 | 36.2 | 41.2 | 51.3 | 66.3 | 76.5 | 86.5 | 101.7 | 112.1 | 122.1 | 152.4 | 173 | 193 |
| dk | 头部外径 最小值 | 19.5 | 24.5 | 29.5 | 34.4 | 39.4 | 49.3 | 64.3 | 74.3 | 84.3 | 99.2 | 108.9 | 118.9 | 148.8 | 168.5 | 188.5 |
| dc | 法兰外径 最大值 | 37.1 | 46.2 | 55.1 | 64.2 | 73.2 | 91.3 | 109.5 | 127.7 | 145.7 | 168.1 | 186.4 | 208.4 | 263 | 299.3 | 333.3 |
| dc | 法兰外径 最小值 | 35.5 | 44.4 | 53.5 | 62.4 | 71.4 | 89.3 | 107.3 | 125.2 | 143.2 | 164.9 | 182.8 | 204.8 | 258.5 | 294.3 | 328.3 |
| d0 | max | 10.9 | 13.1 | 14.9 | 17.1 | 20.1 | 25.2 | 29.2 | 33.3 | 39.5 | 47.7 | 51.9 | 59.9 | 74.1 | 82.4 | 90.4 |
| d0 | min | 9.5 | 11.5 | 13.5 | 15.5 | 18.5 | 23.4 | 27.4 | 31.3 | 37.3 | 45.2 | 49.1 | 57.1 | 70.9 | 78.8 | 86.8 |
| d1 | max | 20.5 | 25.5 | 30.5 | 35.6 | 40.6 | 50.7 | 60.7 | 70.7 | 80.7 | 90.8 | 100.9 | 111.1 | 141.2 | 161.3 | 181.5 |
| d1 | min | 19.1 | 23.9 | 29.1 | 33.8 | 38.8 | 48.7 | 58.7 | 68.5 | 78.5 | 88.3 | 98.1 | 107.9 | 137.6 | 157.3 | 177 |
| h1 | max | 9.4 | 11.1 | 11.9 | 14.1 | 17.1 | 21.2 | 26.2 | 31.3 | 36.5 | 41.7 | 46.9 | 51.9 | 62.1 | 72.4 | 82.4 |
| h1 | min | 8 | 9.5 | 10.5 | 12.5 | 15.5 | 19.4 | 24.4 | 29.3 | 34.3 | 39.2 | 44.1 | 49.1 | 58.9 | 68.8 | 78.8 |
DIN 582-2009 国家标准规范技术条件与参数矩阵
| 钢 | 不锈钢 | ||
通用技术条件 |
| ||
技术条件 |
|
| |
螺纹 | 公差 |
| |
标准 |
| ||
机械性能 | 材料 |
|
|
标准 |
|
| |
表面处理 |
|
| |
表面缺陷 |
|
| |
验收及包装 |
| ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。

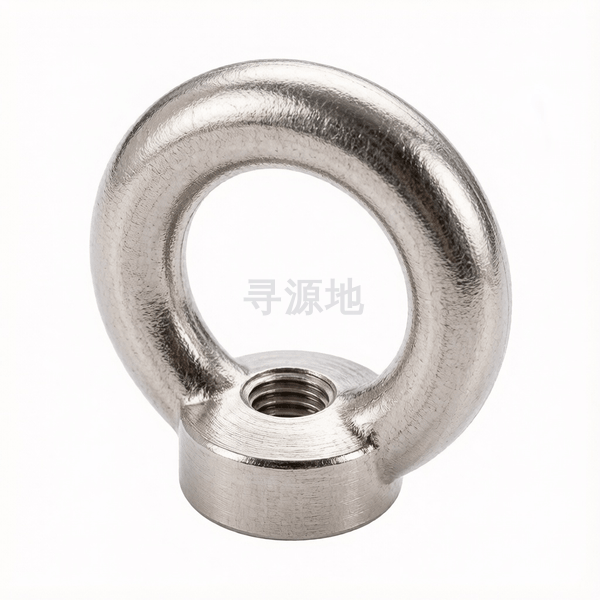

需要采购或定制 DIN 582-2009 (吊环螺母)？
