德标平台标准档案编号：BJT-DIN-571-E87F
现行有效
DIN 571-2008

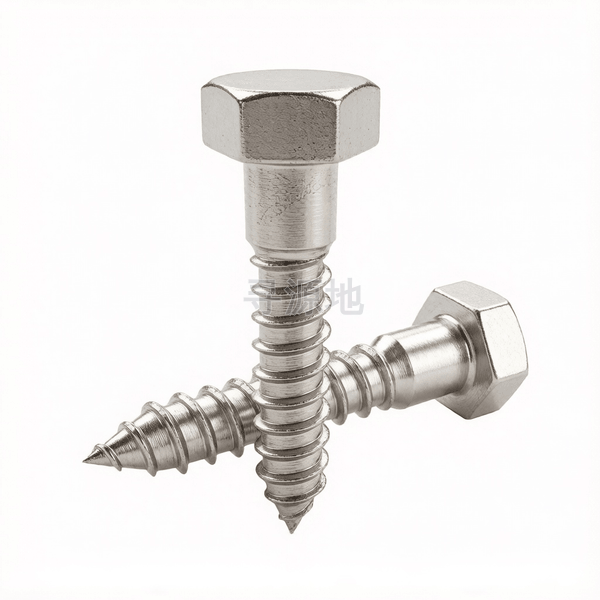

六角头木螺钉
Hexagon head wood screws
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 99~101 | DIN 571-2008 | ASME B18.6.1 |
螺纹尺寸 d | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.6 | 2 | 2.5 | 2.8 | 3 | 3.5 | 4 | 5 | 6 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 |
| s | 对边宽度 最小值 | 6.64 | 7.64 | 9.64 | 11.57 | 12.57 | 16.57 | 18.48 | 23.16 | 29.16 |
| e | 对角宽 最小值 | 7.5 | 8.63 | 10.89 | 13.07 | 14.2 | 18.72 | 20.88 | 26.17 | 32.95 |
| k | 头部厚度 最大值 | 3.1 | 3.88 | 4.38 | 5.38 | 5.88 | 7.45 | 8.45 | 10.45 | 13.9 |
| k | 头部厚度 最小值 | 2.5 | 3.13 | 3.63 | 4.63 | 5.13 | 6.55 | 7.55 | 9.55 | 12.1 |
| ds | max | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| ds | min | 3.52 | 4.52 | 5.52 | 6.42 | 7.42 | 9.42 | 11.3 | 15.3 | 19.3 |
DIN 571-2008 国家标准规范技术条件与参数矩阵
| 钢 | 不锈钢 | 有色金属 | ||
通用技术条件 |
| |||
螺纹 | 标准 |
| ||
机械性能 | 材料 |
|
|
|
标准 |
|
|
| |
公差 | 产品等级 |
| ||
标准 |
| |||
表面处理 |
|
|
| |
表面缺陷 |
|
| ||
验收及包装 |
| |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：家具/木工
核心连接场景：家具制造、木制品装配、木结构连接、装修固定
主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接
典型应用节点：
石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接
生产制造工艺与质量控制
产品等级（精度）：标准商用级
常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101
推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
全流程工序步骤：
低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
