德标平台标准档案编号：BJT-DIN-5586-1989-76C9
现行有效
DIN 5586-1989-1989

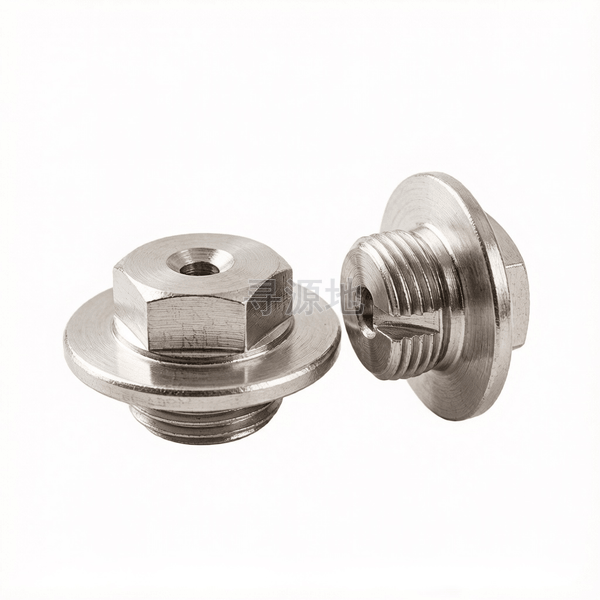

凸缘六角头螺塞
Locking screws with collar and vent
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 5781 | ISO 4018 | DIN 5586-1989-1989 |
螺纹尺寸 d | G1 | G2 | G1/2 | G1/4 | G1/8 | G3/4 | G3/8 | G1-1/2 | G1-1/4 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 11 | 11 | 14 | 19 | 28 | 14 | 19 | 11 | 11 |
| b | max | 16.2 | 20.2 | 14.2 | 12.2 | 8.2 | 16.2 | 12.2 | 16.2 | 16.2 |
| b | min | 15.8 | 19.8 | 13.8 | 11.8 | 7.8 | 15.8 | 11.8 | 15.8 | 15.8 |
| s | 对边宽度 最大值 | 27 | 36 | 19 | 13 | 10 | 24 | 17 | 30 | 30 |
| s | 对边宽度 最小值 | 26.16 | 35 | 18.48 | 12.57 | 9.64 | 23.16 | 16.57 | 29.16 | 29.16 |
| e | 对角宽 最小值 | 29.56 | 39.55 | 20.88 | 14.2 | 10.89 | 26.17 | 18.72 | 32.95 | 32.95 |
| k | 头部厚度 最大值 | 11.35 | 15.35 | 8.29 | 6.24 | 6.24 | 10.29 | 6.24 | 12.35 | 12.35 |
| k | 头部厚度 最小值 | 10.65 | 14.65 | 7.71 | 5.76 | 5.76 | 9.71 | 5.76 | 11.65 | 11.65 |
| dc | 法兰外径 最大值 | 39 | 68 | 26 | 18 | 14 | 32 | 22 | 55 | 49 |
| dc | 法兰外径 最小值 | 38.38 | 67.26 | 25.48 | 17.57 | 13.57 | 31.38 | 21.48 | 54.26 | 48.38 |
| l | 公称长度 | 32 | 40 | 26 | 21 | 17 | 30 | 21 | 33 | 33 |
| t | 槽深 | 10 | 10 | 8 | 7 | 5 | 10 | 7 | 10 | 10 |
| k1 | max | 5.5 | 5.5 | 4.5 | 3.5 | 3.5 | 4.5 | 3.5 | 5.5 | 5.5 |
| k1 | min | 5 | 5 | 4 | 3 | 3 | 4 | 3 | 5 | 5 |
| n | 参数值 | 6 | 6 | 4 | 3 | 3 | 6 | 3 | 6 | 6 |
该标准（DIN 5586-1989-1989）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级C级 (粗制毛螺栓)
推荐性能等级4.6; 4.8
表面处理规范本色(黑皮微油);电镀蓝白锌;热浸镀锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
低应力简易钢构架、农业耕作机具轻负荷配件、大棚与建筑简易支架固定
生产制造工艺与质量控制
产品等级（精度）：C级 (粗制毛螺栓)
常用材料与性能等级：4.6; 4.8
对应国际/德标：GB/T 5781; DIN 558; ISO 4018
推荐表面防腐：本色(黑皮微油);电镀蓝白锌;热浸镀锌
全流程工序步骤：
Q235热轧盘条 → 粗拉拔拔丝 → 单模冲床/冷镦机切料打头 → 切平头搓丝 → 去油清洗 → 镀锌或表面防锈浸油处理 → 编织袋称重包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
