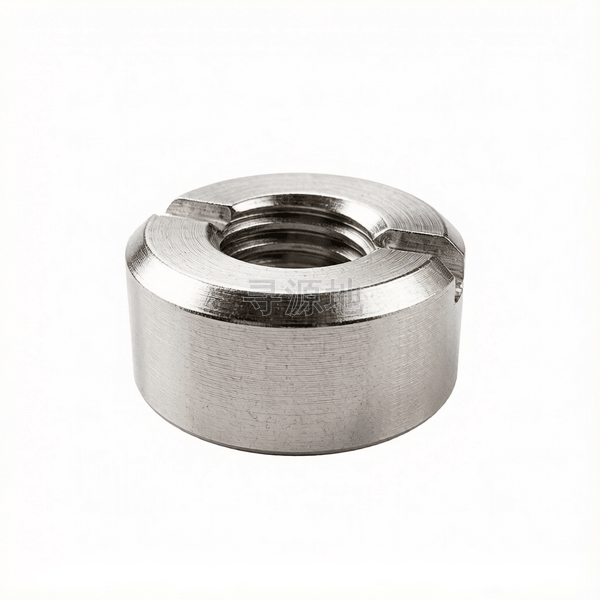

DIN 546-2010

开槽圆螺母

Slotted round nuts

国标 GB	国际 ISO	德标 DIN
GB/T 6178	ISO 7035	DIN 546-2010

螺纹尺寸 d		M1	M1.2	M1.4	M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	螺距	0.25	0.25	0.3	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
k	头部厚度最大值	1	1.2	1.4	1.6	2	2.2	2.5	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k	头部厚度最小值	0.75	0.95	1.15	1.35	1.75	1.95	2.25	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
dk	头部外径最大值	2.5	3	3	3.5	4.5	5.5	6	7	8	9	11	14	18	21	24	26	29	32
dk	头部外径最小值	2.25	2.75	2.75	3.2	4.2	5.5	5.7	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
t	max	0.5	0.6	0.7	0.8	1	1.1	1.2	1.4	1.6	1.9	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
t	min	0.3	0.4	0.5	0.6	0.8	0.9	1	1	1.2	1.5	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
n	max	0.5	0.6	0.6	0.7	1.2	1.51	1.51	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
n	min	0.36	0.46	0.46	0.56	1.06	1.26	1.26	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07

该标准（DIN 546-2010）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级

推荐性能等级8级; 10级

表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：86

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死

产品等级（精度）：A级 / B级

常用材料与性能等级：8级; 10级

对应国际/德标：GB/T 6178; DIN 935; ISO 7035

推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗

全流程工序步骤：

盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
