德标平台标准档案编号：BJT-DIN-5417-D9F0
现行有效
DIN 5417-1976

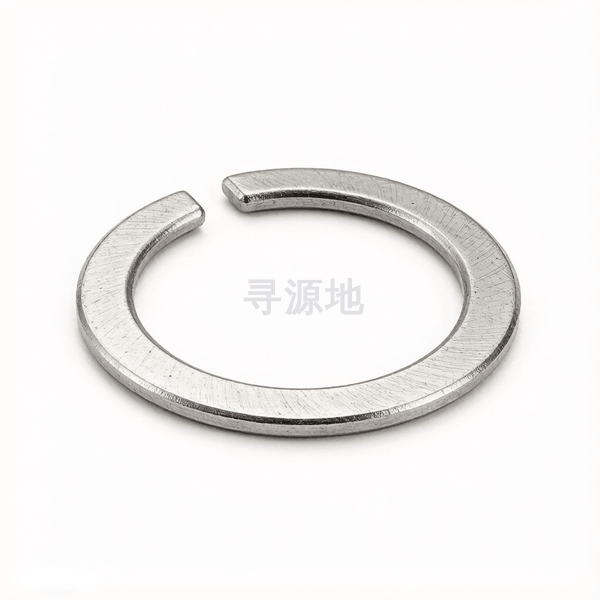

滚动轴承用紧固零件带环槽轴承用挡圈
Securing Parts for Rolling Bearings-Snap Rings for Bearings with Ring Groove
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 893 | DIN 5417-1976 |
螺纹尺寸 d | Φ30 | Φ32 | Φ35 | Φ37 | Φ40 | Φ42 | Φ44 | Φ47 | Φ50 | Φ52 | Φ55 | Φ56 | Φ58 | Φ62 | Φ65 | Φ68 | Φ72 | Φ75 | Φ80 | Φ85 | Φ90 | Φ95 | Φ100 | Φ110 | Φ115 | Φ120 | Φ125 | Φ130 | Φ140 | Φ145 | Φ150 | Φ160 | Φ170 | Φ180 | Φ190 | Φ200 | Φ210 | Φ215 | Φ225 | Φ230 | Φ240 | Φ250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 3.25 | 3.25 | 3.25 | 3.25 | 3.25 | 3.25 | 3.25 | 4.04 | 4.04 | 4.04 | 4.04 | 4.04 | 4.04 | 4.04 | 4.04 | 4.85 | 4.85 | 4.85 | 4.85 | 4.85 | 4.85 | 4.85 | 4.85 | 4.85 | 4.85 | 7.21 | 7.21 | 7.21 | 7.21 | 7.21 | 7.21 | 7.21 | 9.6 | 9.6 | 9.6 | 9.6 | 9.6 | 9.6 | 10 | 10 | 10 | 10 |
| b | min | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.89 | 3.89 | 3.89 | 3.89 | 3.89 | 3.89 | 3.89 | 3.89 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 | 7.06 | 7.06 | 7.06 | 7.06 | 7.06 | 7.06 | 7.06 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.85 | 9.85 | 9.85 | 9.85 |
| h | max | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2.46 | 2.46 | 2.46 | 2.46 | 2.46 | 2.82 | 2.82 | 2.82 | 2.82 | 2.82 | 2.82 | 2.82 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.5 | 3.5 | 3.5 | 3.5 |
| h | min | 1.02 | 1.02 | 1.02 | 1.02 | 1.02 | 1.02 | 1.02 | 1.02 | 1.02 | 1.02 | 1.02 | 1.02 | 1.02 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 2.36 | 2.36 | 2.36 | 2.36 | 2.36 | 2.72 | 2.72 | 2.72 | 2.72 | 2.72 | 2.72 | 2.72 | 3 | 3 | 3 | 3 | 3 | 3 | 3.4 | 3.4 | 3.4 | 3.4 |
| dc | 法兰外径 最大值 | 34.7 | 36.7 | 39.7 | 41.3 | 44.6 | 46.3 | 48.3 | 52.7 | 55.7 | 57.9 | 60.7 | 61.7 | 63.7 | 67.7 | 70.7 | 74.6 | 78.6 | 81.6 | 86.6 | 91.6 | 96.5 | 101.6 | 106.5 | 116.6 | 121.6 | 129.7 | 134.7 | 139.7 | 149.7 | 154.7 | 159.7 | 169.7 | 182.9 | 192.9 | 202.9 | 212.9 | 222.8 | 227.8 | 237 | 242 | 252 | 262 |
| d | 大径 最大值 | 27.8 | 29.8 | 32.8 | 34.4 | 37.7 | 39.4 | 41.4 | 44.2 | 47.2 | 49.3 | 52.2 | 53.2 | 55.2 | 59 | 62 | 64.2 | 68.2 | 71.2 | 76.2 | 81.2 | 86.2 | 91.2 | 96.2 | 106.2 | 111.2 | 114.6 | 119.6 | 124.6 | 134.6 | 139.6 | 144.5 | 154.5 | 162.9 | 172.8 | 182.8 | 192.8 | 202.7 | 207.7 | 216.1 | 221 | 231 | 241 |
| d | 大径 最小值 | 27.4 | 29.4 | 32.4 | 34 | 37.3 | 38.9 | 40.9 | 43.7 | 46.7 | 48.8 | 51.7 | 52.4 | 54.4 | 58.2 | 61.2 | 63.4 | 67.4 | 70.4 | 75.4 | 80.4 | 85.4 | 90.4 | 95.2 | 105.2 | 110.2 | 113.6 | 118.6 | 123.6 | 133 | 138 | 142.9 | 152.9 | 161.3 | 171.2 | 181 | 191 | 200.9 | 205.9 | 214.3 | 219.2 | 229.2 | 239.2 |
| n | 参数值 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
该标准（DIN 5417-1976）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级高精冲压定型级
推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
