DIN 472-2011

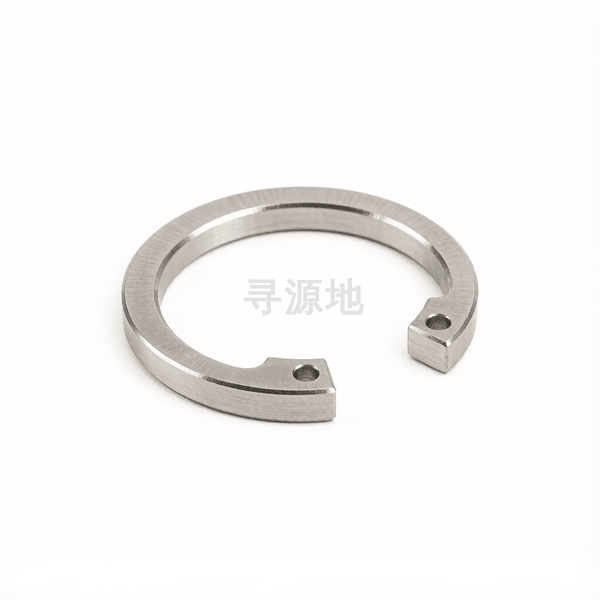

普通型孔用卡簧(图1，d≥25mm)

Circlips retaining rings for bores，Normal type-Figure 1，d≥25mm

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 4026~4029	DIN 472-2011

螺纹尺寸 d		Φ25	Φ26	Φ28	Φ30	Φ31	Φ32	Φ34	Φ35	Φ36	Φ37	Φ38	Φ40	Φ42	Φ45	Φ47	Φ48	Φ50	Φ52	Φ55	Φ56	Φ58	Φ60	Φ62	Φ63	Φ65	Φ68	Φ70	Φ72	Φ75	Φ78	Φ80	Φ82	Φ85	Φ88	Φ90	Φ92	Φ95	Φ98	Φ100	Φ102	Φ105	Φ108	Φ110	Φ112	Φ115	Φ120	Φ125	Φ130	Φ135	Φ140	Φ145	Φ150	Φ155	Φ160	Φ165	Φ170	Φ175	Φ180	Φ185	Φ190	Φ195	Φ200	Φ210	Φ220	Φ230	Φ240	Φ250	Φ260	Φ270	Φ280	Φ290	Φ300
h	max	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5
h	min	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88
d	大径最大值	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3	123.5	128.5	133.5	138.5	143.5	148.5	153.5	159.5	165.5	170.5	176	181	186.2	191.2	196.2	201.2	206.2	211.2	223.7	233.7	243.7	254	264	277	287	297	307	317
d	大径最小值	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46	121.37	126.37	131.37	136.37	141.37	146.37	151.37	157.37	163.37	168.37	173.87	178.87	183.78	188.78	193.78	198.78	203.78	208.78	221.28	231.28	241.28	251.19	261.19	274.19	284.19	294.19	304.19	314.19
b1	max	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9	9.2	9.5	9.5	9.5	10.4	10.5	10.5	11	11	11	11.2	11.2	11.4	12	12	13	13	13.5	13.5	14.2	14.2	14.2	14.2	14.2	14.2	14.2	14.2	14.2	14.2	16.2	16.2	16.2	16.2	16.2
d1	min	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5

该标准（DIN 472-2011）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：68

行业工况与连接用途

所属工业领域：机械锁紧

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

生产制造工艺与质量控制

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

具备本标准生产与现货能力的源头企业推荐

在全国企业名录中查看更多

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

发布本标准采购需求

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
