DIN 471-1981

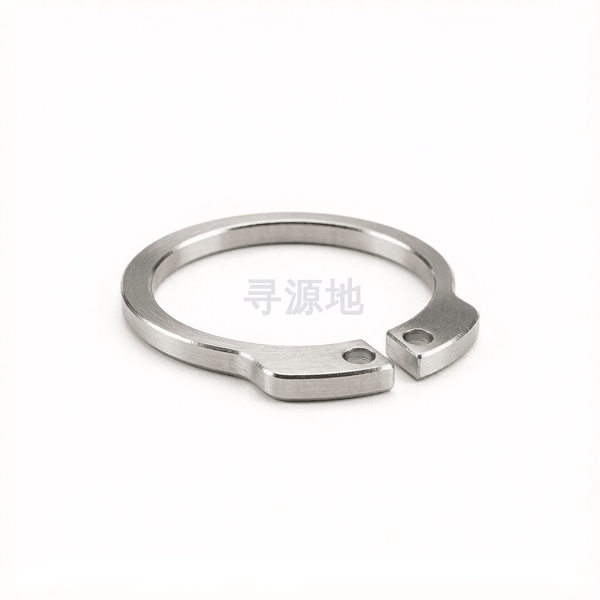

普通型轴用挡圈(图1，d≥170mm)
Circlips retaining rings for shafts，Normal type-Figure 1，9＜d≤170mm
本标准已废止，现行替代版本为：DIN 471-2011
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 471-1981 |
螺纹尺寸 d | Φ170 | Φ175 | Φ180 | Φ185 | Φ190 | Φ195 | Φ200 | Φ210 | Φ220 | Φ230 | Φ240 | Φ250 | Φ260 | Φ270 | Φ280 | Φ290 | Φ300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| h | min | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 |
| d | 大径 最大值 | 161.13 | 166.13 | 171.13 | 176.13 | 181.22 | 186.22 | 191.22 | 198.72 | 208.72 | 218.72 | 228.72 | 238.72 | 245.72 | 255.81 | 265.81 | 275.81 | 285.81 |
| d | 大径 最小值 | 159 | 164 | 169 | 174 | 178.8 | 183.8 | 188.8 | 196.3 | 206.3 | 216.3 | 226.3 | 236.3 | 243.3 | 253 | 263 | 273 | 283 |
| b1 | max | 13.5 | 13.5 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 16.2 | 16.2 | 16.2 | 16.2 | 16.2 |
| d1 | min | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 |
该标准（DIN 471-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
