德标平台标准档案编号：BJT-DIN-470-29F0
现行有效
DIN 470-2008

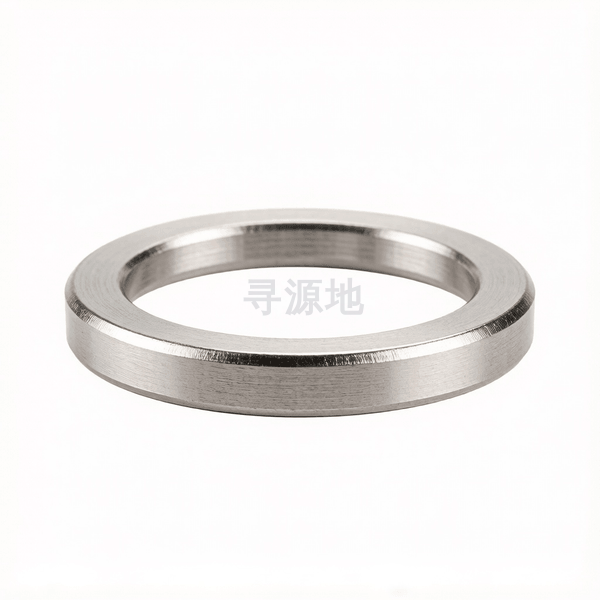

密封垫圈
Sealing washers
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 470-2008 |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ25 | Φ28 | Φ30 | Φ32 | Φ34 | Φ36 | Φ38 | Φ40 | Φ42 | Φ45 | Φ48 | Φ50 | Φ52 | Φ56 | Φ60 | Φ63 | Φ80 | Φ100 | Φ125 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.95 | 0.95 | 0.95 | 1.15 | 1.15 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 3.15 | 3.15 | 3.15 |
| h | min | 0.65 | 0.65 | 0.65 | 0.85 | 0.85 | 1.45 | 1.45 | 1.45 | 1.45 | 1.45 | 1.45 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 2.85 | 2.85 | 2.85 |
| H | 高度/厚度 | 1.2 | 1.34 | 1.35 | 1.67 | 1.94 | 2.67 | 2.77 | 2.94 | 3.11 | 3.28 | 3.45 | 4.09 | 4.38 | 4.53 | 4.77 | 4.95 | 5.11 | 5.36 | 5.6 | 5.7 | 5.8 | 6.15 | 6.38 | 6.62 | 6.66 | 7.06 | 7.47 | 7.7 | 10.41 | 12.23 | 14.2 |
| d | 大径 最大值 | 3.03 | 4.0375 | 5.0375 | 6.0375 | 8.045 | 10.045 | 12.055 | 14.055 | 16.055 | 18.055 | 20.065 | 22.065 | 25.065 | 28.065 | 30.065 | 32.08 | 34.08 | 36.08 | 38.08 | 40.08 | 42.08 | 45.08 | 48.08 | 50.08 | 52.095 | 56.095 | 60.095 | 63.095 | 80.095 | 100.11 | 125.125 |
| d | 大径 最小值 | 2.97 | 3.9625 | 4.9625 | 5.9625 | 7.955 | 9.955 | 11.945 | 13.945 | 15.945 | 17.945 | 19.935 | 21.935 | 24.935 | 27.935 | 29.935 | 31.92 | 33.92 | 35.92 | 37.92 | 39.92 | 41.92 | 44.92 | 47.92 | 49.92 | 51.905 | 55.905 | 59.905 | 62.905 | 79.905 | 99.89 | 124.875 |
| SR | 参数值 | 3 | 4 | 6 | 7 | 9 | 12 | 16 | 19 | 22 | 25 | 28 | 30 | 34 | 40 | 42 | 45 | 48 | 50 | 52 | 56 | 60 | 63 | 68 | 70 | 75 | 80 | 85 | 90 | 112 | 140 | 180 |
该标准（DIN 470-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
