DIN 440-1990

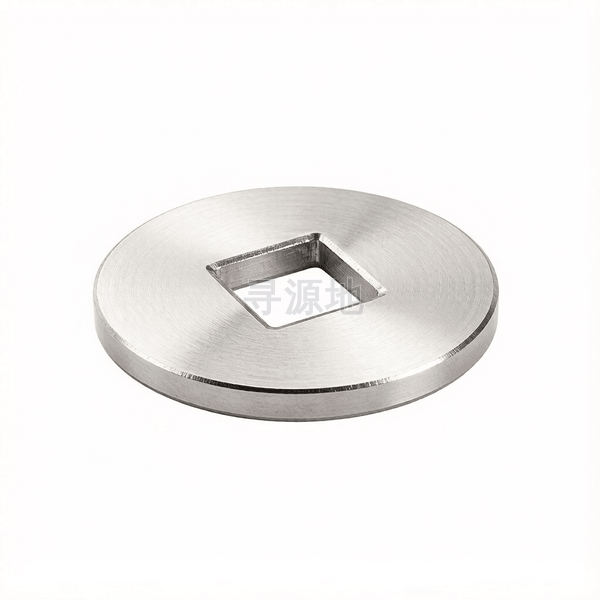

木结构用特大方孔垫圈(V型)
Extra large washers with square hole for use in timber constructions—Type V
本标准已废止，现行替代版本为：DIN 440-2001
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 440-1990 |
螺纹尺寸 d | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | Φ22 | |
|---|---|---|---|---|---|---|---|---|---|
| h | max | 2.3 | 2.3 | 3.6 | 3.6 | 4.6 | 6 | 7 | 7 |
| h | min | 1.7 | 1.7 | 2.4 | 2.4 | 3.4 | 4 | 5 | 5 |
| s | 对边宽度 最大值 | 5.8 | 6.96 | 9.36 | 11.43 | 14.43 | 18.7 | 22.84 | 26.84 |
| s | 对边宽度 最小值 | 5.5 | 6.6 | 9 | 11 | 14 | 18 | 22 | 24 |
| dc | 法兰外径 最大值 | 18 | 22 | 28 | 34 | 44 | 56 | 72 | 80 |
| dc | 法兰外径 最小值 | 16.9 | 20.7 | 26.7 | 32.4 | 42.4 | 54.1 | 70.1 | 78.1 |
该标准（DIN 440-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
