德标平台标准档案编号：BJT-DIN-434-6A76
已被 DIN 434-2000 替代
替代新版：DIN 434-2000→
DIN 434-1990

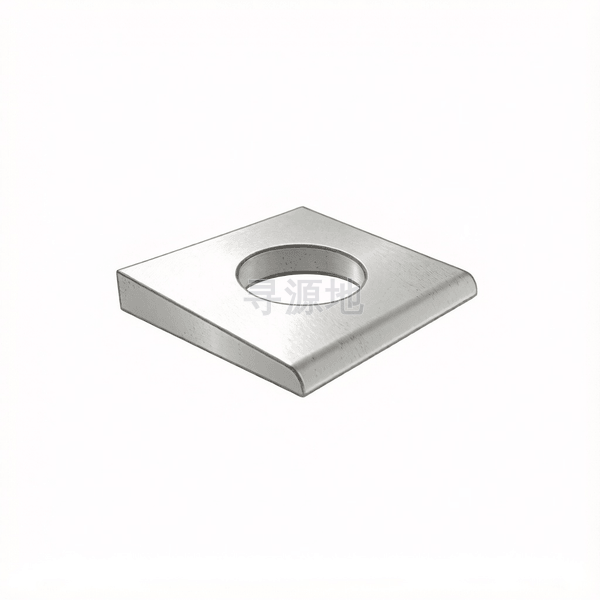

方斜垫圈
Square taper washers for use with channel sections
本标准已废止，现行替代版本为：DIN 434-2000
前往新版标准→
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 852 | DIN 434-1990 |
螺纹尺寸 d | Φ24 | Φ27 | |
|---|---|---|---|
| h | max | 8.6 | 8.6 |
| h | min | 6.2 | 6.2 |
| s | 对边宽度 最大值 | 59 | 59 |
| s | 对边宽度 最小值 | 53 | 53 |
| d | 大径 最大值 | 26.52 | 30.52 |
| d | 大径 最小值 | 26 | 30 |
| s1 | max | 56.95 | 56.95 |
| s1 | min | 55.05 | 55.05 |
该标准（DIN 434-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级粗制/压制标准级
推荐性能等级Q235; 100HV; 45号钢
表面处理规范本色黑皮;热浸镀锌;电镀蓝白锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
工字钢与槽钢翼缘斜面找平垫平、电力铁塔钢构拼接、厂房门式刚架斜坡面调平
生产制造工艺与质量控制
产品等级（精度）：粗制/压制标准级
常用材料与性能等级：Q235; 100HV; 45号钢
对应国际/德标：GB/T 852 (工字钢用8%); GB/T 853 (槽钢用10%); DIN 434; DIN 435
推荐表面防腐：本色黑皮;热浸镀锌;电镀蓝白锌
全流程工序步骤：
专用斜面扁钢型材矫直 → 大吨位冲床模具精密冲通孔 → 切断落料 → 振动滚光去锐边飞刺 → 热浸镀锌或滚镀钝化处理 → 脱水烘干 → 编制袋打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
