DIN 432-1983

外舌止动垫圈

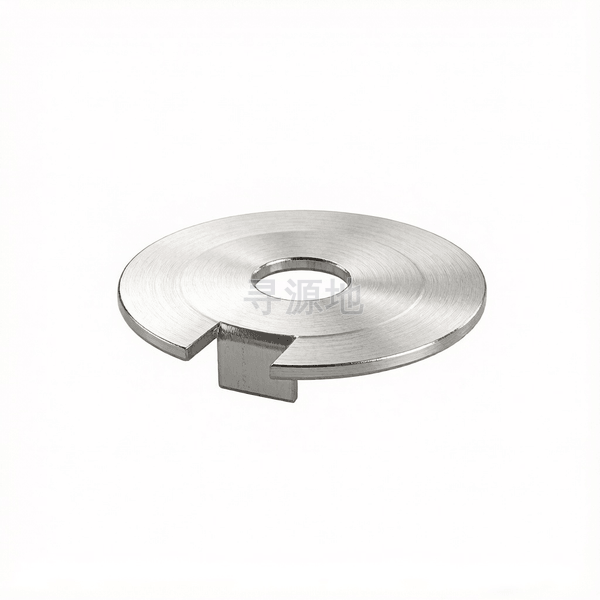

External tab washers (locking tab washers)

国标 GB	国际 ISO	德标 DIN
GB/T 97.1	ISO 7089	DIN 432-1983

螺纹尺寸 d		Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45	Φ48	Φ52	Φ56	Φ60	Φ64	Φ68	Φ72	Φ76	Φ80	Φ90	Φ100
h	高度/厚度	0.4	0.4	0.4	0.75	0.75	0.75	1	1	1.2	1.2	1.2	1.2	1.6	1.6	1.6	1.6	1.6	1.6	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
H	高度/厚度	2	2	2	2.5	3	3	4	4	4.5	4.5	4.5	4.5	4.5	6.5	6.5	9.5	9.5	9.5	9.5	11	11	12	13	13	14	13.5	13.5	14	14	14	16	15.5	15.5
dc	法兰外径	12	12	14	17	19	19	22	26	30	33	36	40	42	50	50	58	63	68	75	82	88	95	100	105	112	118	125	132	138	145	150	165	185
l	公称长度	4.5	4.5	5.5	7	7.5	7.5	8.5	10	12	13	15	18	18	20	21	23	25	28	31	33	36	38	40	42	45	48	52	55	58	60	62	70	80
d1	参数值	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15	17	19	21	23	25	28	31	34	37	40	43	46	50	54	58	62	66	70	74	78	82	93	104
d2	参数值	8	8	10	12	14	14	16	20	24	27	30	34	36	43	43	50	55	60	67	74	80	85	90	95	102	108	115	122	128	135	140	155	175
n	参数值	2.5	2.5	2.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	5.5	6.5	6.5	7.5	7.5	8.5	8.5	9.5	11	11	11	13	13	13	16	16	18	18	18	21	21	23	23

该标准（DIN 432-1983）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：84

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
