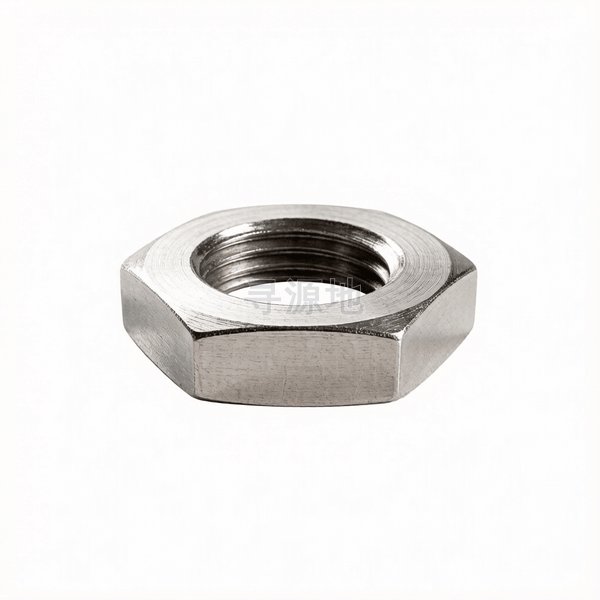

DIN 431-1982

六角管螺母

Hexagon pipe nuts with thread as in ISO 228-1

本标准已废止，现行替代版本为：DIN 431-2013

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 6170	ISO 4032	DIN 431-1982	ASME B18.2.2

螺纹尺寸 d		G1	G2	G3	G4	G1/2	G1/4	G1/8	G3/4	G3/8	G5/8	G7/8	G1-1/2	G1-1/4	G1-1/8	G1-3/4	G2-1/2	G2-1/4
P	螺距	11	11	11	11	14	19	28	14	19	14	14	11	11	11	11	11	11
s	对边宽度最大值	46	75	105	135	34	21	18	36	27	34	41	60	55	50	70	95	85
s	对边宽度最小值	45	73.1	102.8	132.5	33	20.16	17.57	34	26.16	33	40	58.8	53.8	49	68.1	92.8	82.8
e	对角宽最小值	50.85	82.6	116.16	149.72	37.29	22.78	19.85	39.55	29.56	37.29	45.2	66.44	60.79	55.37	76.93	104.86	93.56
k	头部厚度最大值	10.58	13.7	19.84	22.84	8.58	6.48	6.48	9.58	7.58	8.58	9.58	12.7	11.7	10.58	13.7	16.7	16.7
k	头部厚度最小值	10	13	19	22	8	6	6	9	7	8	9	12	11	10	13	16	16

该标准（DIN 431-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (D≤16mm); B级 (D>16mm) (6H)

推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：86

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧

产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)

常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70

对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

全流程工序步骤：

冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
