DIN 34819-2008

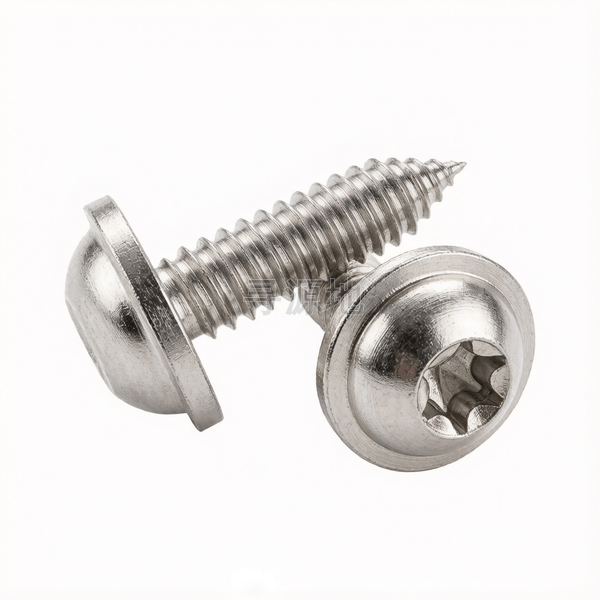

梅花槽圆头凸缘自攻螺钉C型

6-Lobe pan head tapping screws with collar-type C

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 845~847	ISO 7049	DIN 34819-2008	ASME B18.6.4

螺纹尺寸 d		ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	螺距	1.1	1.3	1.4	1.6	1.8	1.8
h	max	0.8	0.9	1.1	1.35	1.65	1.8
h	min	0.6	0.7	0.9	1.05	1.2	1.4
e	对角宽度	2.8	3.3	3.9	4.5	4.5	5.6
k	头部厚度最大值	2.35	2.6	3.05	3.55	3.8	4.55
k	头部厚度最小值	2.1	2.35	2.75	3.25	3.5	4.25
dk	头部外径最大值	6.24	7.29	8.29	9.29	10.09	12.35
dk	头部外径最小值	5.76	6.71	7.71	8.71	9.51	11.65
dc	法兰外径最大值	7.5	9	10	11.5	13	14.5
dc	法兰外径最小值	6.92	8.42	9.42	10.8	12.3	13.8
r	过渡圆角最小值	0.1	0.1	0.2	0.2	0.25	0.25
da	过渡圆径最大值	3.5	4.1	4.9	5.6	6.3	7.3
d	大径最大值	2.9	3.53	4.22	4.8	5.46	6.25
d	大径最小值	2.76	3.35	4.04	4.62	5.28	6.03
a	末端距	1.1	1.3	1.4	1.6	1.8	1.8
t	max	1.27	1.4	1.8	2.03	2.03	2.42
t	min	1.01	1.14	1.42	1.65	1.65	2.02
d1	max	2.18	2.64	3.1	3.58	4.17	4.88
d1	min	2.08	2.51	2.95	3.43	3.99	4.7
No.	参数值	—	—	—	—	—	—

该标准（DIN 34819-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (成型自攻级)

推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：81

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定

产品等级（精度）：A级 (成型自攻级)

常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847

推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

全流程工序步骤：

优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
