德标平台标准档案编号：BJT-DIN-316-D80F
现行有效
DIN 316-1983

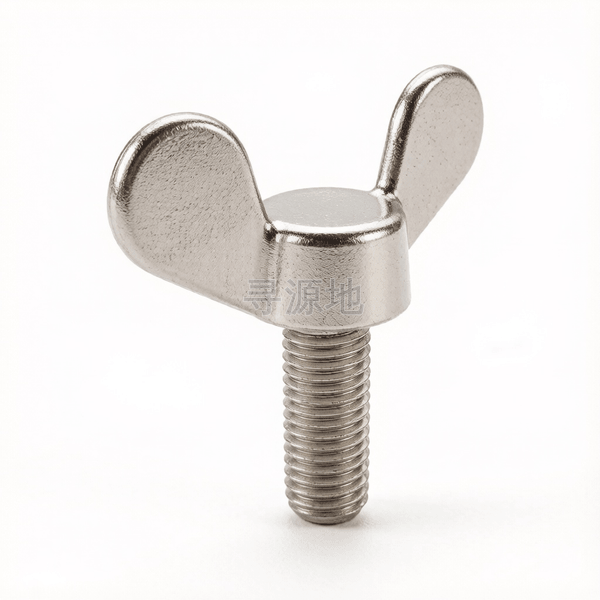

蝶形螺钉
Wing screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 316-1983 | ASME B18.6.3 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 |
| h | max | 10.5 | 13 | 17 | 20 | 25 | 33.5 | 37.5 | 46.5 | 56.5 |
| h | min | 8.5 | 11 | 15 | 18 | 23 | 31 | 35 | 44 | 53.5 |
| h | max | 20 | 26 | 33 | 39 | 51 | 65 | 73 | 90 | 110 |
| h | min | 18 | 24 | 30 | 36 | 48 | 62 | 70 | 86 | 106 |
| k | 头部厚度 最大值 | 4.6 | 6.5 | 8 | 10 | 12 | 14 | 17 | 21 | 25 |
| k | 头部厚度 最小值 | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 13 | 16 | 20 |
| dk | 头部外径 最大值 | 8 | 11 | 13 | 16 | 20 | 23 | 29 | 35 | 44 |
| dk | 头部外径 最小值 | 6 | 8 | 10 | 13 | 17 | 20 | 26 | 32 | 41 |
| a | 末端距 最大值 | 2.1 | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 | 7.5 | 9 |
| d1 | max | 7 | 9 | 11 | 12.5 | 16.5 | 19.5 | 23 | 29 | 37.5 |
| d1 | min | 5.5 | 7.5 | 9 | 10.5 | 14.5 | 17.5 | 21 | 27 | 35 |
| y | max | 1.9 | 2.3 | 2.3 | 2.8 | 4.4 | 4.9 | 6.4 | 6.9 | 9.4 |
| y | min | 1.1 | 1.5 | 1.5 | 2 | 3.6 | 4.1 | 5.6 | 6.1 | 8.6 |
| y1 | max | 2.3 | 2.8 | 3.3 | 4.4 | 5.4 | 6.4 | 7.5 | 8 | 10.5 |
| y1 | min | 1.7 | 2.3 | 2.7 | 3.6 | 4.6 | 5.6 | 6.5 | 7 | 9.5 |
DIN 316-1983 国家标准规范技术条件与参数矩阵
材料 |
|
|
| |
通用技术条件 |
|
|
| |
螺纹 | 公差 |
|
|
|
标准 |
|
|
| |
机械性能 | 等级 |
|
|
|
标准 |
|
|
| |
公差 | 产品等级 |
|
|
|
标准 |
|
|
| |
表面处理 |
|
|
| |
验收及包装 |
|
|
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
