DIN 315-2011

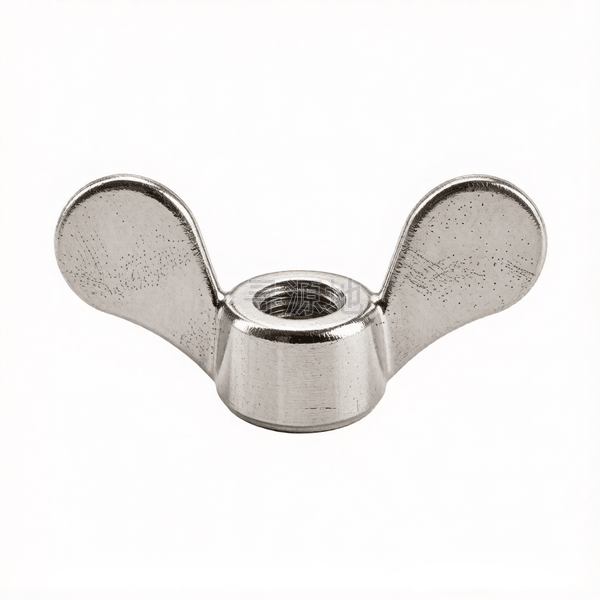

圆翼蝶形螺母
Wing nuts with rounded wings
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 62 | DIN 315-2011 | ASME B18.6.X |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | X_35 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 2 |
| h | max | 10.5 | 13 | 17 | 20 | 25 | 33.5 | 37.5 | 46.5 | 56.5 | — |
| h | min | 8.5 | 11 | 15 | 18 | 23 | 31 | 35 | 44 | 53.5 | — |
| k | 头部厚度 最大值 | 4.6 | 6.5 | 8 | 10 | 12 | 14 | 17 | 21 | 25 | — |
| k | 头部厚度 最小值 | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 13 | 16 | 20 | — |
| dk | 头部外径 最大值 | 8 | 11 | 13 | 16 | 20 | 23 | 29 | 35 | 44 | — |
| dk | 头部外径 最小值 | 6 | 8 | 10 | 13 | 17 | 20 | 26 | 32 | 41 | — |
| L | max | 20 | 26 | 33 | 39 | 51 | 65 | 73 | 90 | 110 | — |
| L | min | 18 | 24 | 30 | 36 | 48 | 62 | 70 | 86 | 106 | — |
| d1 | max | 7 | 9 | 11 | 12.5 | 16.5 | 19.5 | 23 | 29 | 37.5 | — |
| d1 | min | 5.5 | 7.5 | 9 | 10.5 | 14.5 | 17.5 | 21 | 27 | 35 | — |
| y | max | 1.9 | 2.3 | 2.3 | 2.8 | 4.4 | 4.9 | 6.4 | 6.9 | 9.4 | — |
| y | min | 1.1 | 1.5 | 1.5 | 2 | 3.6 | 4.1 | 5.6 | 6.1 | 8.6 | — |
| y1 | max | 2.3 | 2.8 | 3.3 | 4.4 | 5.4 | 6.4 | 7.5 | 8 | 10.5 | — |
| y1 | min | 1.7 | 2.3 | 2.7 | 3.6 | 4.6 | 5.6 | 6.5 | 7 | 9.5 | — |
该标准（DIN 315-2011）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准冲压/压铸级
推荐性能等级4级; 304不锈钢; 压铸锌合金
表面处理规范镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
电子医疗仪器盖板免工具快速拆卸、脚手架夹具手动调节、户外临时遮阳设施
生产制造工艺与质量控制
产品等级（精度）：标准冲压/压铸级
常用材料与性能等级：4级; 304不锈钢; 压铸锌合金
对应国际/德标：GB/T 62; DIN 315; ASME B18.6.X
推荐表面防腐：镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
全流程工序步骤：
优质带钢/圆钢 → 冲压成型双翼或锌合金熔炼压铸成型坯体 → 钻底孔 → 自动攻螺纹 → 振动研磨去披锋毛刺 → 表面电镀钝化 → 清洗烘干 → 袋装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
