德标平台标准档案编号：BJT-DIN-25201-23E7
现行有效
DIN 25201

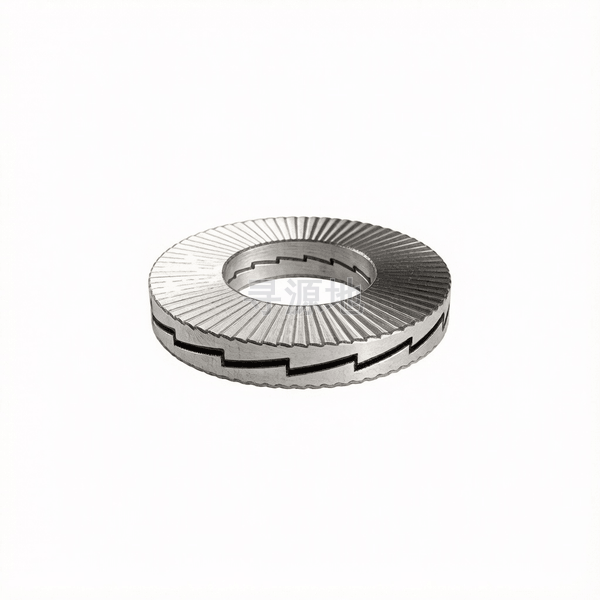

双叠自锁大垫圈(碳钢)
Two-fold self-locking large washers—Carbon steel
螺纹尺寸 d | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 2.05 | 2.05 | 2.05 | 2.75 | 2.75 | 2.75 | 3.65 | 3.65 | 3.65 | 3.65 | 3.65 | 4.85 | 4.85 | 6.05 | 6.6 | 6.6 | 6.5 |
| h | min | 1.55 | 1.55 | 1.55 | 2.25 | 2.25 | 2.25 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 4.35 | 4.35 | 5.55 | 6.1 | 6.1 | 6.1 |
| dc | 法兰外径 最大值 | 9.3 | 9.3 | 11.1 | 13.8 | 16.9 | 21.3 | 25.7 | 31 | 31 | 34.8 | 39.3 | 42.3 | 48.8 | 48.8 | 58.8 | 58.8 | 63.3 |
| dc | 法兰外径 最小值 | 8.7 | 8.7 | 10.5 | 13.2 | 16.3 | 20.7 | 25.1 | 30.4 | 30.4 | 34.2 | 38.7 | 41.7 | 48.2 | 48.2 | 58.2 | 58.2 | 62.7 |
| d | 大径 最大值 | 4 | 4.5 | 5.5 | 6.6 | 8.8 | 10.9 | 13.2 | 15.4 | 17.2 | 19.7 | 21.6 | 23.6 | 25.5 | 28.6 | 31.6 | 34.6 | 37.6 |
| d | 大径 最小值 | 3.8 | 4.3 | 5.3 | 6.3 | 8.6 | 10.5 | 12.8 | 15 | 16.8 | 19.3 | 21.2 | 23.2 | 25.1 | 28.2 | 31.2 | 34.2 | 37.2 |
该标准（DIN 25201）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
