德标平台标准档案编号：BJT-DIN-2093-FBA1
现行有效
DIN 2093-2013

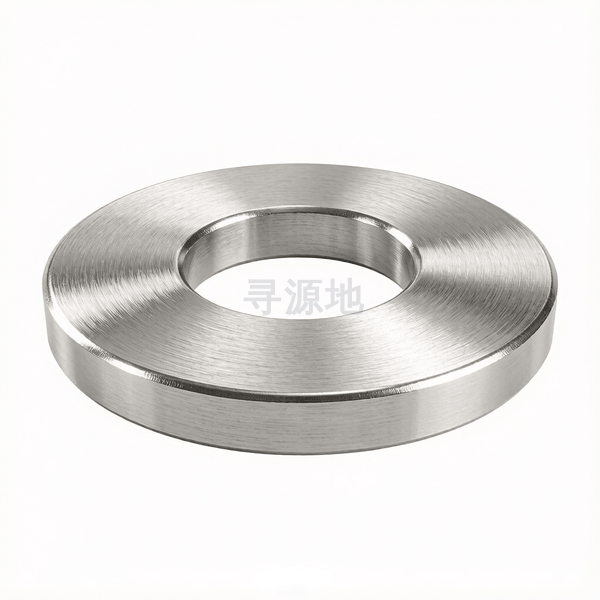

碟形弹簧垫圈(A系列)
Disc spring washers-Series A
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 93 | DIN 2093-2013 |
螺纹尺寸 d | Φ8 | Φ10 | Φ12.5 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22.5 | Φ25 | Φ28 | Φ31.5 | Φ35.5 | Φ40 | Φ45 | Φ50 | Φ56 | Φ63 | Φ71 | Φ80 | Φ90 | Φ100 | Φ112 | Φ125 | Φ140 | Φ160 | Φ180 | Φ200 | Φ225 | Φ250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.42 | 0.52 | 0.73 | 0.86 | 0.96 | 1.03 | 1.13 | 1.29 | 1.58 | 1.58 | 1.79 | 2.04 | 2.29 | 2.58 | 3.04 | 3.04 | 3.58 | 4.05 | 5.05 | 5.05 | 6.05 | 6.05 | 8.1 | 8.1 | 10.1 | 10.1 | 12.1 | 12.1 | 14.1 |
| h | min | 0.39 | 0.49 | 0.61 | 0.74 | 0.84 | 0.91 | 1.01 | 1.13 | 1.42 | 1.42 | 1.63 | 1.88 | 2.13 | 2.42 | 2.88 | 2.88 | 3.42 | 3.85 | 4.85 | 4.85 | 5.85 | 5.85 | 7.9 | 7.9 | 9.9 | 9.9 | 11.9 | 11.9 | 13.9 |
| h | max | 0.7 | 0.85 | 1.1 | 1.2 | 1.4 | 1.55 | 1.7 | 1.9 | 2.25 | 2.35 | 2.65 | 3 | 3.45 | 3.8 | 4.4 | 4.6 | 5.2 | 5.9 | 7 | 7.3 | 8.5 | 8.8 | 10.9 | 11.5 | 13.8 | 14.3 | 16.5 | 17.3 | 19.9 |
| h | min | 0.55 | 0.7 | 0.95 | 1.05 | 1.17 | 1.32 | 1.47 | 1.67 | 1.95 | 2.05 | 2.35 | 2.7 | 3 | 3.35 | 3.95 | 4.15 | 4.75 | 5.45 | 6.4 | 6.7 | 7.9 | 8.2 | 10.3 | 10.9 | 13.2 | 13.7 | 15.9 | 16.7 | 19.3 |
| dc | 法兰外径 最大值 | 8 | 10 | 12.5 | 14 | 16 | 18 | 20 | 22.5 | 25 | 28 | 31.5 | 35.5 | 40 | 45 | 50 | 56 | 63 | 71 | 80 | 90 | 100 | 112 | 125 | 140 | 160 | 180 | 200 | 225 | 250 |
| dc | 法兰外径 最小值 | 7.85 | 9.85 | 12.32 | 13.82 | 15.82 | 17.82 | 19.79 | 22.29 | 24.79 | 27.79 | 31.25 | 35.25 | 39.75 | 44.75 | 49.75 | 55.7 | 62.7 | 70.7 | 79.7 | 89.65 | 99.65 | 111.65 | 124.6 | 139.6 | 159.6 | 179.6 | 199.54 | 224.54 | 249.54 |
| d | 大径 最大值 | 4.32 | 5.32 | 6.35 | 7.35 | 8.35 | 9.35 | 10.38 | 11.38 | 12.38 | 14.38 | 16.48 | 18.51 | 20.61 | 22.61 | 25.61 | 28.71 | 31.25 | 36.25 | 41.25 | 46.25 | 51.3 | 57.3 | 64.3 | 72.3 | 82.35 | 92.35 | 102.35 | 112.35 | 127.4 |
| d | 大径 最小值 | 4.2 | 5.2 | 6.2 | 7.2 | 8.2 | 9.2 | 10.2 | 11.2 | 12.2 | 14.2 | 16.3 | 18.3 | 20.4 | 22.4 | 25.4 | 28.5 | 31 | 36 | 41 | 46 | 51 | 57 | 64 | 72 | 82 | 92 | 102 | 112 | 127 |
该标准（DIN 2093-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
